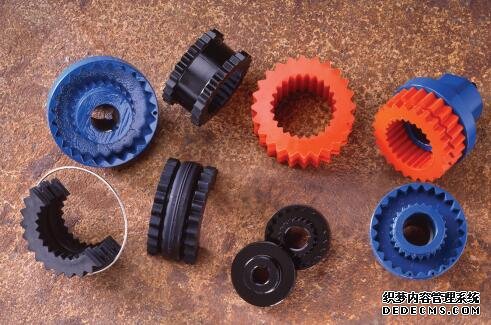

martin/QUADRA-FLEX7S/QUADRA-FLEX12S齒形聯軸器
各種聯軸器往往有什么不同,如何看待質量?各種聯軸器往往有什么不同,如何看待質量?耦合 < P style = “ White-space: Normal;”> 耦合是一種商品,在許多領域都可以廣泛獲得,我認為他們在實踐中都有不同的方法。耦合有哪些不同類型的耦合,有哪些方式?同一個連接進行配套設施的應用,使在整個實際應用過程中,可以根據不同的地方進行相應的配置; LK3聯軸器與制動系統車輪,非常適合于某些種類的不同制動系統進行配套設施的應用; LK1聯軸器本身都是垂直進行安裝,可以更強地進行整個傳動系統的安裝指標。< P style = “空格: 正常;”> < P style = “空格: 正常;”> 各種耦合常常有什么不同,耦合怎么看質量?在聯軸器等產品的實際制造過程中,所有的質量都是按照國際規范生產和加工的,所有的特殊工具都是為了滿足特定工藝的制造要求而制造的。< P 型 = “空格: 正常;”> < p 型 = “空格: 正常;”> 各種聯軸器往往有什么不同,聯軸器送貨包裝要特別注意哪些問題?如果聯運進行配送,那么他們都選擇單獨的包裝方式,通常是大中型貨運物流公司或快遞公司進行配送,有時候因為運輸物流,他們會進行其他包裝的變化。

martin/QUADRA-FLEX7S/QUADRA-FLEX12S齒形聯軸器
聯軸器的相關知識聯軸器的相關知識_聯軸器的選擇 聯軸器是用來聯接不同機構中的兩根軸(主動軸和從動軸)使之共同旋轉以傳遞扭矩的機械零件。聯軸器由兩半部分組成,分別與主動軸和從動軸聯接。一般動力機大都借助于聯軸器與工作機相聯接。聯軸器可分為剛性聯軸器和撓性聯軸器。撓性聯軸器又分為無彈性聯軸器和有彈性聯軸器。聯軸器零件的垂直法接合面,對旋轉中心的端面圓跳動公差等級為6級,其他端面圓跳動公差等級為7級;配合面、導向面對旋轉中心的徑向圓跳動公差等級為6級;其他圓柱面的徑向圓跳動公差等級為7級;配合面、導向面對旋轉中心的同軸度公差等級為5級。聯軸器賣方應說明所需的螺栓擰緊力矩值,輪轂與隔套的垂直法蘭應采用鉸制孔用螺栓和自鎖螺母,其孔尺寸公差帶為H8。螺栓應限制在一定質量范圍內,避免互換時對聯軸器的平衡有不利的影響。當買方對聯軸器由電絕緣要求時,應選擇帶隔套的聯軸器,并且在法蘭接合面上及螺栓部位應有電絕緣件。裝配后的檢查:聯軸器在軸上裝配完后,應仔細檢查聯軸器與軸的垂直度和同軸度。一般是在聯軸器的端面和外圓設置兩塊百分表,盤車使軸轉動時,觀察聯軸器的全跳動(包括端面跳動和徑向跳動)的數值,判定聯軸器與軸的垂直度和同軸度的情況。 高速旋轉機械對于聯軸器與軸的同軸度要求高,用單鍵聯接不能得到高的同軸度,用雙鍵聯接或花鍵聯接能使兩者的同軸度得到改善。
彈性聯軸器的介紹振動計算_聯軸器的選擇彈性聯軸器的介紹振動計算:當要求減振、緩沖和提高傳動系統的對中性能時,應選擇彈性聯軸器。機組系統中的聯軸器是彈性元件,驅動機和從動機可簡化為兩個質量系統。此時可采用以下計算,其他情況應引入振動計算。1.彈性聯軸器選擇的振動計算介紹:當需要降低振動、緩沖和改善傳動系統的對中性能時,應選擇彈性聯軸器。單元系統中的聯軸器為彈性部件,驅動機和從動機可簡化為兩個質量系統。此時可采用以下計算,其他情況下應引入振動計算。在均布載荷下,由于計算的理論扭矩T,在各種工作溫度下,動力機的計算扭矩TAC(驅動端)不得小于工作機的計算扭矩TLC(從動端),即TLCKT公式中TAC ≥ TAC-動態計算扭矩,NoM;TLC-工作機的計算扭矩,NoM;KT-溫度系數。2.在各種工作溫度和頻繁的沖擊載荷下,彈性聯軸器的大扭矩TMAX應正常;小于運行中的沖擊扭矩T8,即:(1)驅動端的沖擊:Tamax≥Taskajkasktkz;(2)從動端的沖擊:TL Max≥TLSKLJKLSKTKZ;(3)兩端沖擊:TMAX ≥ (Taskajkas+TLSKLJ) TAS-從動端沖擊扭矩,NoM。*生產聯軸器、梅花聯軸器、梅花彈性聯軸器、MARTIN聯軸器、鼓形齒輪聯軸器等。彈性聯軸器選擇的振動計算介紹:當要求減振、緩沖和改善傳動系統的定位性能時,應選擇彈性聯軸器。在單位系統中,聯軸器為彈性部件,驅動機和從動機可簡化為兩個質量系統。此時可采用以下計算,其他情況應引入振動計算。 梅花彈性聯軸器的適用范圍和性能特點梅花彈性聯軸器的適用范圍和性能特點選擇梅花彈性聯軸器(ISO9001:2008 Torx彈性聯軸器)采用鼓瓣Torx彈性體放置在兩個半聯軸器的凸耳之間,實現兩個半聯軸器的彈性連接。 在聯軸器工作中,鼓形彈性襟翼和沿旋轉方向嵌入在驅動爪和從動爪之間的襟翼可與半聯軸器的爪完全接觸,以補償彈性襟翼和半聯軸器爪的節距誤差,彈性體和聯軸器受力均勻, 同時,由于彈性襟翼截面呈鼓形,耦合軸的角位移補償也得到很大改善。 鼓瓣梅花彈性體的材料通常是聚酯聚氨酯。 它具有極高的彈性和耐磨性,同時還具有抗沖壓、耐油等優點。 在某些情況下,彈性體材料也可以是尼龍或NBR;半聯軸器的材料通常是鋼或鑄鐵,或鋁合金或尼龍等。軸孔類型為圓柱形(Y)、錐形(Z)和短圓柱形(J)。 軸孔和鍵槽的型式和尺寸按國家標準GB3852-83《聯軸器軸柱和鍵槽的型式和尺寸》進行加工。 梅花聯軸器的適用范圍及性能特點:1、Lmd(MLZ)系列梅花彈性聯軸器,梅花彈性聯軸器具有結構簡單、徑向尺寸小、重量輕、轉動慣量小、適用于中高速場合、梅花彈性聯軸器工作穩定可靠等特點。 梅花形彈性聯軸器具有較大的軸向、徑向和角度補償能力,梅花形彈性聯軸器具有高強度聚氨酯彈性元件耐磨耐油。 承載能力高,使用壽命長,可靠,聯軸器無潤滑,維護工作量小,可長期連續運行。 LMD系列梅花形彈性聯軸器的特點:1.ml系列梅花形彈性聯軸器主要由兩個凸齒緊密嚙合,并受到徑向擠壓傳遞扭矩,當兩軸相對偏移時,彈性元件具有相應的彈性變形,起到自動補償作用。 梅花形柔性聯軸器主要適用于起動頻繁、正、負旋轉、中高速、中扭矩、高可靠性的工作場合。 如:冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。 工作環境溫度-35 ℃~+80 ℃,傳遞額定扭矩25~12500Nm,允許轉速1500~15300r/min。 梅花聯軸器的聚氨酯彈性體受到凸爪塊的限制,避免了沖擊引起的內部變形和離心力引起的外部變形,使用更加牢固和安全;凸爪凹面較大。 使得漸開線齒上的表面壓力很小,即使齒承受過載,齒也不會磨損或變形。 本發明結構簡單,徑向尺寸小,重量輕,轉動慣量小,適用于中高速場合,運行穩定可靠,具有良好的減振、緩沖和電絕緣性能。 梅花形彈性聯軸器具有較大的軸向、徑向和角度補償能力,梅花形聯軸器高強度聚氨酯彈性元件耐磨耐油,承載能力大,使用壽命長,可靠性高,聯軸器不需要潤滑,維護工作量小,連續長期運行。 本實用新型結構簡單,安裝方便,更換方便,體積小,重量輕。 由于彈性套筒在工作過程中受到擠壓時變形不大,并且彈性套筒與銷孔之間的配合間隙不應太大,因此彈性柱銷聯軸器的緩沖和減振性能不高,兩軸之間的相對位移較小。
原標題:martin/QUADRA-FLEX7S/QUADRA-FLEX12S齒形聯軸器
您如果需要martin/QUADRA-FLEX7S/QUADRA-FLEX12S齒形聯軸器的產品,請點擊右側的聯系方式聯系我們,期待您的來電
