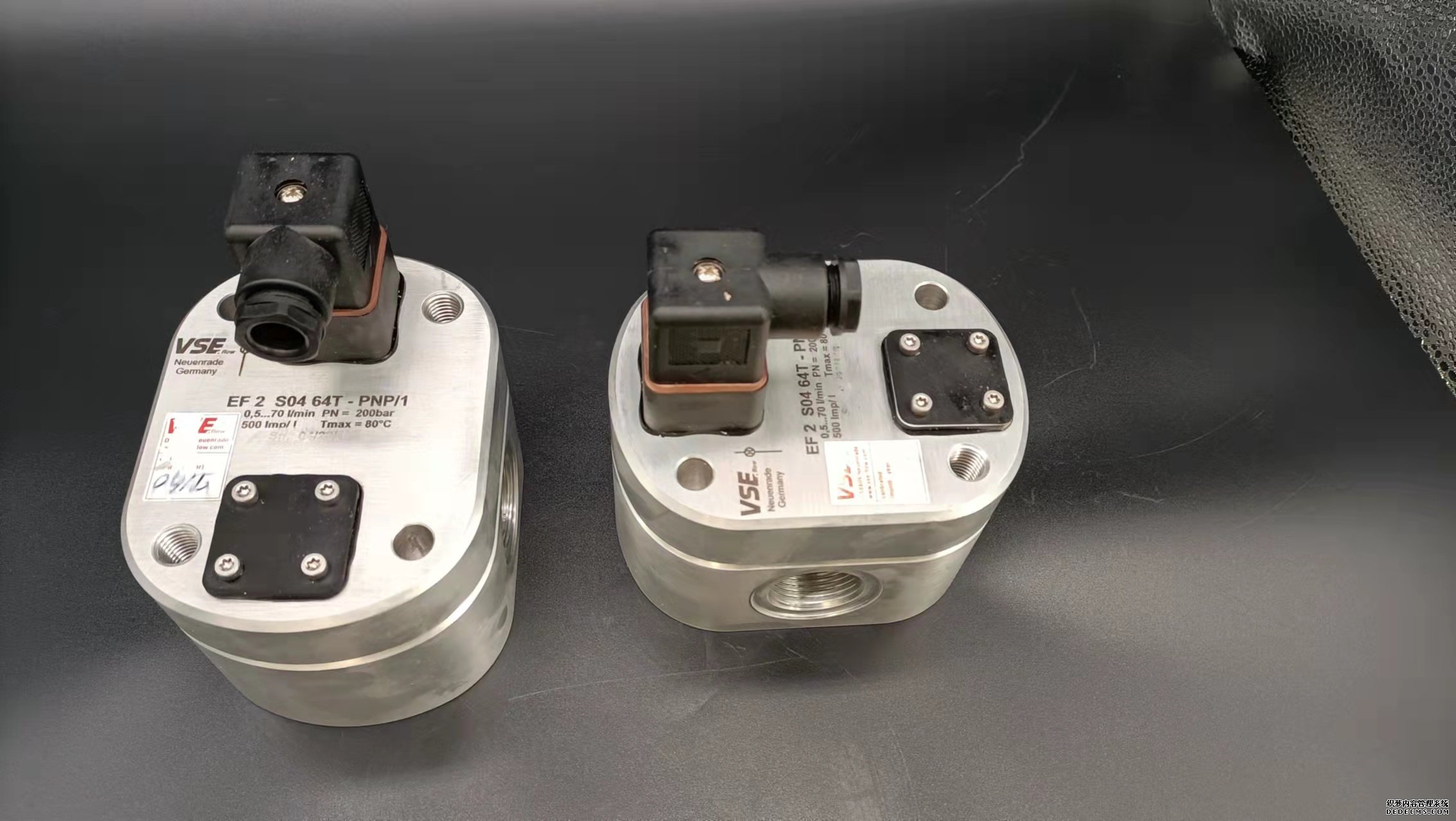

德國VSEEF0.1流量計生產同時我們還經營:金屬管浮子流量計是由浮子、錐管、檢測器等部件組成。浮子組件裝有磁鋼,其作用把是浮子的位移信號以磁信號的形式傳輸給檢測器。檢測器把這一檢測到的信號再以電信號的形式遠距離傳輸,并現場指示瞬時流量值。浮子流量計具有小流量值、范圍度大、不用現場調試的特點。其結構簡單、運動部件磨損小、使用壽命長、壓力損失小、安裝方便、維修量小、使用周期長、可遠距離傳輸流量信號,與計算機連用可實現集中管理。 但也存在不足,如對于高黏度、大流量、以及兩相以上流體不能測量?! 〗饘俟芨∽恿髁坑媽崿F流量測量的理論基礎是“定壓將,變面積“原理。在流動的流體中放置一個軸線與流向平行的浮子,見圖1. 金屬管浮子流量計本體可以用兩端法蘭、螺紋或軟管與測量管道連接。當流體自下而上流入錐管時,被浮子截流,這樣在浮子上、下游之間產生壓力差,浮子在壓力差的作用下.上升,這時作用在浮子上的力有三個:流體對浮子的動壓力、浮子在流體中的浮力和浮子自身的重力。只有當流體對浮子的動壓力與浮子在流體中所受的浮力之和等于浮子的重力時,浮子就平穩地浮在某一位置上。 大量實驗證明,在一定雷諾數的范圍內,對于同一口徑金屬管浮子流量計,流體流速的大小與浮子的形狀有關。對于給定的浮子流量計,浮子大小和形狀已經確定,因此它在流體中的浮力和自身重力都是已知是常量,唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時,浮子將作向上或向下的移動,相應位置的流動截面積也發生變化,流動截面積與浮子的.上升高度成比例,即浮子的某一高度代表流量的大小。浮子上下移動時,以磁耦合的形式將位置傳遞到外部指示器,直到流速變成平衡時對應的速度,浮子就在新的位置上穩定。對于-臺給定的浮子流量計,浮子在測量管中的位置與流體流經測量管的流量的大小成一--對應關系。 由于金屬管浮子流量計的測量管為機械結構.測最時對波動很敏感,經常會出現指針波動嚴重,甚至影響讀數的情況。除了在測量管中加裝氣阻尼器之外,還可以在指針組件中增加電磁阻尼器,使指針擺動的頻率、幅度大幅度降低,使指針指示穩定,刻度值讀取變得容易,讀取精度更高。 電磁阻尼器的工作原理。電磁阻尼器由磁鋼、連接件、金屬板等組裝后為一體。指針的配重為導電金屬鋁合金,根據電磁感應定律,配重在磁場中運動,切割磁力線.必然產生感應電動勢,從而在配重中產生渦電流;磁場對帶電導體必然產生作用力,而此作用力恰好起到阻礙配重在磁場中運動的作用,配重運動的速度越大,產生的反作用也越大,其效果類似于阻尼器,從而使電磁阻尼器起到降低指針擺動頻率、幅度的作用.達到穩定的效果。 與現有技術相比,通過增加電磁阻尼器裝置,可有效改善金屬管浮子流量計的使用效果,使指針的擺動頻率和幅度大幅度降低,指針穩定指示,刻度值的讀取變得容易,讀取精度提高,既提高了效率也保證了精度。按照熱式氣體質量流量計安裝方式的不同,可以分為插入式和管段式熱式氣體流量計。插入式流量計(一般有兩部分組成:檢測探頭和轉換器)一般采用法蘭盤安裝或其他方式安裝,將測量探頭插入待測流體管道內,通過轉換器部分對檢測探頭部分采集的信號進行處理,按一定的關系換算成實際流量并通過表頭顯示。插入式流量計在大、中型管道以及特大型管道的流量測量上,相對于管段式流量計有著一定的優勢。管段式氣體流量計,將測量探頭部分固定在一段標準管道內,在使用時,必須要在實際流體管道上轉接上標準管道,分布式熱式流量計多采用這種方法?! “戳髁坑嫏z測變量的不同,將之分為恒定溫差型和恒定功率型流量計。恒溫差型流量計是指,隨著流體的流動,測量探頭上熱量散失,系統以一定的功率對測量探頭進行加熱,維持兩個探頭恒定的溫度差(比如 100 攝氏度)。恒定功率型是指以某一恒定的功率對測量探頭加熱,流量為零時兩個探頭的溫度差為某一溫度差值(比如100攝氏度),隨著流量的變化,兩個探頭的溫度差值發生變化,使流量與溫度差值之間體現一定的關系,以此為依據而設計的流量計?! “凑諢嵩醋饔梦恢玫牟煌?,將熱式氣體質量流量計歸結為熱分布式和熱耗散式兩大類。熱耗散式流量計采用的是熱力學中的金氏定律,因此又稱為金氏流量計。熱分布式流量計利用氣體流動傳遞熱量,改變被測量管道上的溫度分布情況,主要應用在微小流量的潔凈氣體測量和精細制造工藝的過程控制等。作為流量計,首先需要確定它的通徑和流量測量范圍即確定傳感器測量管內流體的流速范圍?! ×髁坑嬃砍谭秶倪x擇對提高流量計工作的可靠性及測量精度有很大的關系根據不低于預計的最大流量值的原則選擇滿量程.正常常用流量最好超過滿量程的50%這樣就可以獲得較高的測量精度?! 鞲衅魍ǔ_x用與工藝管道相同的通徑或者略小些.在量程選定的情況下通徑的選擇是根據不同的測量對象以及傳感器測量管內流體流速的大小來決定的.電磁流量計所測流體的流速從其測量原理本身考慮可以選得很高有些場所曾選到10m/s但在一般使用條件下,考慮到管道中流體的流速與壓力損失的關系流速選擇在2~4m/s為最適宜.在特殊情況下要按照不同的使用條件來確定。例如對于帶有有顆粒造成管壁磨損的流體常用流速選為≤3m/s對于易粘附管壁的流體常用流速則選為≥2m/s.在測量紙漿時流體的流速提高到4m/ s 以上,可以達到自動清除電極上附著纖維的目的?! 〈_定了流速以后流量計傳感器的通徑可以根據下述關系式確定。電磁流量最大流量選擇參考圖德國VSEEF0.1流量計生產電磁流量計的特點 電磁流量計的原理決定了其具備如下特點:1.傳感器內既沒有葉輪,也沒有旋渦發生體和探頭,因而也就從根本.上避免了回收水中的雜物、泥沙等對葉輪的纏、卡及對旋渦發生體和探頭的包圍等因素造成的計量不準或計量停止的現象。2.測量不受被測液體的密度、粘度、溫度、壓力和導電率變化的影響,.所以特別適用于尾礦回收水這種泥沙濃度隨回收水t多少而變化的液體的測量。3.傳感器電極結構多樣化,可根據不同的應用條件選擇叮拆卸式、固定式和刮刀式電極,特別是刮刀式電極,可在不停被測介質的情況下對電極進行清理,應用起來非常方便.4.安裝方便,可水平、垂直或傾斜任意角度安裝,對下游直管段要求較低,且襯里和電極有多種材料可供選擇,所以有耐腐蝕和耐磨等特點。5.儀表采用了:態方波勵磁技術,先進的小信號處理技術和軟件技術,抗干擾性能強,精度穩定可靠。6.儀表不能測址氣體、油品、有機溶劑等不導電介質。電磁流量計應用與效果我們在安裝使用過程中,除了滿足常規的要求外,著重強調了如下幾點:1.選擇的安裝地點保證了電磁流量計在計量時傳感器內時刻注滿介質,且上游有5D,下游有2D以上的直管段,有足夠的安裝檢修空間;2.安裝流量計時做了面積約2m²的接地網,.接地網離地面要有足夠的深度,并在掩埋接地網時撒了部分工業用NaCI以確保傳感器接地電阻小于102;3.由于安裝地點離電機和配電盤較近,為防止電磁干擾,我們把整個一體式流量計用鐵箱全部罩住進行了屏蔽,并將屏蔽鐵箱單獨可靠接地(抄讀數字時打開鐵箱讀數);4.在使用過程中,每半年清理一次傳感器電極,以防止上面的污垢影響信號的輸出。1.施工工藝的影響與處理按照循環灌漿的原理,返回漿液要流回攪拌桶,采用2臺電磁流量計分別計量進返漿管道中漿液的流量。然而.有些用戶去掉返漿管上的電磁流量計,返漿管通過一個三通直接接在電磁流量計下游的進漿管上,返回漿液不返回攪拌桶,采用一臺電磁流量計測量灌漿量,其結果在巖層吸漿量很小和灌漿結束階段,漿液流過電磁流量計F的流速很小,遠低于電磁流量計的流速下限,信噪比S/N很小,測量誤差高達50%,無法精確計量。2.測量管道內附漿量的影響與處理 每次灌漿結束后,要及時清除電磁流量計測量管內的殘余漿液,否則水泥漿液易在測量管道內產生不同程度的膠結,甚至堵塞電磁流量計測量管和相接的灌漿管道。電磁流量計測量管內的附著層會引起附加相對誤差△Ɛ,實踐證明其引起的誤差是很大的,假定其厚度相同△ε由式(5)計算: 水泥顆粒的σɷ和水泥漿液σf相差很大,因為附著水泥層電導率極低,當附著物有一-定厚度時△Ɛ會比較大。3.介質中氣泡的影響與處理 因工藝或介質本身的原因,所測液體常含--些氣泡。電磁流量計屬于流速型的流量方式,氣泡在管道圓截面中所占據的面積百分率,幾乎就等同于氣泡對流量測量的影響量。此外由于氣泡經過電極表面存在一個摩擦過程,由此會產生尖峰脈沖干擾電勢,其值遠大于正常的流量信號。通常電磁流量轉換器無法有效地處理如此的干擾,輕者導致測量值不穩定,嚴重時儀表根本無法工作,一些缺乏經驗的用戶僅從工藝的要求出發,對電磁流量計的安裝位置沒有考慮防止氣泡的產生,例如有些用戶把電磁流量計安裝在灌漿泵的吸入端,吸入端的漿液中常會混入成泡狀流的小氣泡,故電磁流量計一般要安裝在泵的排出端。電磁流量計最好垂直安裝,漿液自下而上流動。水平安裝時要使電極軸線平行于地平線,不要垂直于地平線,因為處于底部的電極易被沉積物覆蓋,頂部電極易被液體中偶存氣泡擦過遮住電極表面。4.惡劣施工現場環境的影響與處理 灌漿施工現場的環境大部分時間比較惡劣,例如高溫、潮濕高灰塵等,如果電磁流量計外殼的密封不良,諸如接線盒,以及一些非焊接氣密封結構的外殼,時間長了冷凝水和灰塵容易積聚在電磁流量計的接線盒中,或透過密封不良的結合面滲入電磁流量計殼體中,由于電磁流量計的流量信號極其微弱(通常是幾mA),冷凝水和灰塵的存在,直接的后果是導致電磁流量計轉換器輸入回路阻抗下降,衰減了欲輸往放大器的流量信號;或者是破壞勵磁回路和信號回路的絕緣,將高達幾十V的勵磁電壓引入到低電勢的信號回路中,造成電磁流量計的嚴重故障。為了避免此類故障的發生,可在接線盒中灌注絕緣材料,在維修和調試電磁流量計的時候一-定要避免進水,保持接線盒內的干燥與干凈,使用中一定要避免浸泡在水或漿液中。三聚磷酸鈉(俗稱五鈉)的生產過程中有一個中和過程,在該過程中磷酸和純堿按一定比例混合、反應后被制成可用來進一步生產五鈉的中和液。在這樣一一個過程中為使產品質量得到有效控制就需要對加入中和罐的磷酸量根據分析結果進行精確的批量控制。存在的問題和解決方案 圖1中流量計自1983年裝置投產后就一直使用,到1997年已是殘破不堪,常因其故障使裝置的生產遭受影響。在這種情況下如何來解決好這個問題就很自然地納入了我們的工作日程。我們首先想到的是想按原型號進行更新,但經市場詢價后我們發現這種老式的儀表現在的售價實在太昂貴,竟達十一萬多人民幣一臺,很不合算。經研究后,我們認為智能式電磁流量計能擔此任(當時集批處理功能于一身的流量計還不多),其完善的功能和一體式結構既能夠通過表頭上的三個紅外觸摸鍵使將來的操作完全和老儀表一樣在現場完成,也可利用這種儀表本身具有的HART通信功能和RS485接口方便地使用HART通訊器或其它智能終端實現遠程操作。該方案投資僅為三萬元人民幣左右(不計遠程終端,暫未用)。圖1為控制系統圖 2儀表選型和系統設計 (1)根據工藝的酸流量情況我們選用了口徑為DN50的電磁流量計,針對磷酸的特殊腐蝕特性確定了聚四氟乙烯(PIFE襯里和鉭電極,電源為24VDC(因電磁閥也用該電源)。 (2)調節閥延用原舊閥。 (3)增加一個直流24V2.SW的二位三通電磁閥,用來控制調節閥的氣源(該氣源在舊系統中直接受控于流量計)。. (4)因所選流量計本身的觸點輸出容量最大僅為0.1A24W故增加一-個觸點容量為0.5A24V激勵電壓為24VDC的中間繼電器(該繼電器直接固定在流量計自身的接線盒內)用以可靠驅動電磁閥。系統構成示意圖見圖2。在實際應用時,對于孔板流量計如果使用不當,會造成很大的測量誤差,有時可達到20%左右。在流量計的使用中,如何減少其測量誤差,必須考慮流量的測量原理和結構形式,注意使用條件和測量對象的物理性質是否與所選用的流量計性能相適應。下面就其測量誤差進行分析:1.流量計算方程描述流體是充滿圓管的、充分發展的定常流。若流動狀態真實性無法確定,如果仍按照原有的儀表常數推算流量,將與實際流量存在誤差。2.天然氣以甲烷為主加上乙烷和其他少量的輕烴,真實相對密度小于或等于0.75。由于被測介質實際特性的不確定因素,以及實際物性變化影響儀表正常工作等對流量測量的不確定度產生影響。3.孔板的結構設計、加工、裝配、安裝、檢驗和使用必須符合標準規定的全部技術要求。由于各個裝置自身及環境條件因素引起的不確定因素。3.1.孔板安裝不正確 管道水平安裝,如果孔板開孔中心與管道中心線不同心;如果在安裝過程中存在引壓管堵塞及墊片等凸出物,則會造成孔板前后壓差測量不準確,從而造成測量誤差。3.2.孔板入口邊緣被磨損 在使用中,由于流體的磨蝕作用,使孔板的入口邊緣變鈍,被磨成圓形入口邊緣。結果是在相同的流量下,孔口收縮系數變大,造成差壓發生變化,造成測量誤差。3.3.孔板表面的結垢 長期使用時,孔板流量計表面結垢,使孔板的流通面積變小,從而造成差壓增大,使流量計測量值大于實際值,影響計量精度。4.差壓變送器零點漂移和量程設置不當 由于時間較長,變送器的零點會發生漂移,這時差壓變送器的輸人和輸出信號發生變化。若不及時調整,會造成實測流量值偏低或偏高。德國VSEEF0.1流量計生產1.合理安裝 換能器是組成超聲波流量計的主要結構,如果換能器安裝不合理,必然會影響超聲波流量計的應用效果。因此,在具體安裝中,必須充分結合實際情況,綜合考慮換能器的安裝位置及打開方式,尤其是在選擇位置上,既要保證換能器可以和上、下直管緊密連接,也要盡量避開變頻調速器、電焊機等干擾較大的位置。安裝方式有三種,一種是對貼安裝,一種是V形安裝,另一種是Z形安裝。如果選擇了多普勒式超聲波流量計,則在安裝中盡量選擇對貼式安裝方法。如果選擇了時差式超聲波流量計,既可以選擇V形安裝方式,也可以選擇Z形安裝方式。多數情況下,如果管徑小于200mm,宜采用V形安裝方式。如果管道直徑大于200mm,則要選擇Z形安裝方式。針對既能采用Z形安裝方式,也可以采用其他安裝方式的,要盡量選擇Z形方式,因為,Z形方式安裝的換能器超聲波信號最強,運行過程也比較穩定。2.及時校核 雖然超聲波流量計具有很強的抗干擾性和抗污染性,但如果長時間使用,也會影響運行的精度,為解決這一問題,可在超聲波流量計中配置一臺同類型的便攜式超聲波流量計,對現場儀表進行定期校核。堅持一裝一校核的原則,保證超聲波流量計選型合理、安裝調試達標,以便對每臺安裝之后的超聲波流量計進行合理校核。此外,還要在線對超聲波流量計發生的突變情況進行校核,通過便攜式超聲波流量計開展及時校核,以找到發生突變的根源,以便開展有針對性的檢修和處理。3.定期開展維護 和傳統流量計相比,超聲波流量計的維護量比較小,尤其是對外貼式安裝換能器而言,要保證安裝之后沒有水壓損失,也不存在潛在漏水,定期檢查超聲波流量計中的換能器是否存在松動情況,和管道之間的連接情況是否良好,發現問題及時處理,保證超聲波流量計能夠持續穩定運行。1.上電前,再次檢查流量計供電及信號接線,并確認接線端子,螺絲擰緊,沒有松動現象。2.電磁流量計上電,檢查二次表液晶屏數值顯示是否正常。然后按照第四節進行參數設置。3.參數設置完成后,開始時管道里并沒有污水流過,這時流量計二次表應該顯示空管報警,同時顯示設備位號、量程、瞬時流量為0、量程進度條為空、累積量為0。4.檢查自控系統信號是否與流量計二次表顯示一致。5.檢查管道、閥門及其它裝置是否具備進水條件.如果具備進水條件,通知上游來水。按照3個流量值進行標定:50m³/h、100m³/h、150m³/h。上游來水通過調整外派水泵頻率,并在出水流量計上盡量接近要求流量值,然后等進水穩定確認無氣泡后,開始檢查數值是否準確,如果數值基本符合并在工藝要求誤差允許范圍內,則標定完成.如果誤差較大,則需要查明原因:●管道是否有泄露●流量計一次表安裝是否有問題●流量計接地是否良好●周圍是否有干擾源●一次表與二次表接線是否緊固●信號線屏蔽是否接地●確認一次表與二次表是否配套●重新確認參數設置,并進行微調,比如小信號切除等6.設置完成后,根據裝置實際情況,將流量計投入使用。在投入使用前將調試過程中產生的累積量清零,確保自控系統累積量與現場二次表頭顯示一致,方便后期核對數據。任何一類計量儀表都具有其特殊性,旋進旋渦流量計也不例外.為了讓該種儀表能夠更好地服務于流量計量工作,來自于生產現場的實踐經驗表明,以下幾個方面的注意事項就應當引起有關管理及使用部門的足夠重視。1.重視儀表選型 在已經選定了儀表種類(比如旋進旋渦流量計的情況下,緊接著就是對儀表規格及其配套元件的選擇,這一工作看似簡單,實則至關重要.一句話,選好才能用好.為此,在選型過程中應把握住兩條基本原則,即:一要保證使用精度,二要保證生產安全.要做到這一點,就必須抓實三個選型參數,即近期和遠期的最大,最小及常用瞬時流量(主要用于選定儀表的大小規格),被測介質的設計壓力(主要用于選定儀表的公稱壓力等級),工作壓力(主要用于選定儀表壓力傳感器的壓力等級)。2.進行用前標?! ∫环矫?考慮到目前對這類儀表的現場檢定還存在這樣那樣的困難.另外,如果購置的意圖又是準備將該種儀表運用于比較重要的計量場合,比如大流量的貿易計量或計量糾紛比較突出的測量點,并且運用現場也不具備流量在線標校條件,那么在這種情況下,僅憑購買時由生產廠家提供的一紙出廠合格證明就輕易判定該表全部性能合格,那就有些為時過早.因此,為了確保儀表在今后的工作過程中其測量結果的可靠與準確,就有必要在正式安裝前將其送往具有這方面檢定能力及資質的部門進行一次全流量范圍內的系統檢定。3.搞好工藝安裝 雖然該種儀表對工藝安裝及使用環境沒有太多的特殊要求,但任何一類流量測量儀表都有這樣一種共性,即盡可能避免振動及高溫高熱環境,遠離流態干擾元件(如壓縮機,分離器,調壓閥、大小頭及匯管,彎頭等),保持儀表前后直管段同心及內壁光滑平直,保證被測介質為潔凈的單相流體等等。4.加強后期管理 該種儀表雖然具有多種自動處置功能和微功耗的特點,但投運之后仍需加強管理。比如,為了保證儀表長期工作的準確性,可靠性(避免意外停運和數據丟失),就應定期:進行系統標校(每1~2年),抄錄表頭數據(每天或每周),更換介質參數(每月或每季)以及不定期查看電池狀況,檢查儀表系數及鉛封等。3.注意內部維護 如果由于氣質臟污或其它原因需要對儀表的測量腔體及其構件進行定期檢查或清洗,那么有一點則必須特別注意:對于同規格的旋進旋渦流量計,其旋渦發生體,導流體等核心組件不能互換,否則,須重新標定儀表計量系數并對其配帶的溫度及壓力傳感器進行系統校正。智能電磁流量計的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響,傳感器感應電壓信號與平均流速呈線性關系,因此測量精度高。電磁流量計設計了帶背光寬溫的中文液晶顯示器,功能齊全實用、顯示直觀、操作使用方便?! ≈悄茈姶帕髁坑嬙谠囘\行過程中會產生的問題,一般是由于安裝的問題或選型的問題引起的,而在正常運行期間發生的問題一般是由于工作條件變化或出現新干擾源等問題引起的。所以在正常運行期間的問題一般都可以歸結為儀表抗干擾能力的問題。下面小編就簡單分析一下智能電磁流量計輸出晃動的原因及解決辦法:一、智能電磁流量計輸出晃動大體上可歸納為這幾點:1、流動本身是波動或脈動的,實質上不是電磁流量計的故障,僅如實反映流動狀況;2、管道末充滿液體或液體中含有氣泡;3、外界雜散電流等電、磁干擾;4、液體物性方面(如液體電導率不均勻或含有較多變顆粒/纖維的漿液等)的原因;5、電極材料與液體匹配不妥。二、電磁流量計檢查程序: 智能電磁流量計輸出晃動的流程:先按流程圖考急作初步調查和判斷,然后再逐項細致檢查和試排除故障。流程所列檢查順序的先后原則是:1、可經觀察或詢問了解無須作較大操作的在前,即先易后難;2、按過去現場檢修經驗,出現頻度較高而今后可以出現概率較高者在前;3、檢查本身的先后要求。若經初步調查確認足后幾項故障原因,亦可提前作細致檢查?! z查智能電磁流量計管內液體是否沖滿,如沒有充滿,那么傳感器處于水平安裝位置或垂直安裝流動的位置應特別注意,改換到能完全沖滿的位置,如垂直安裝流動的位置。
