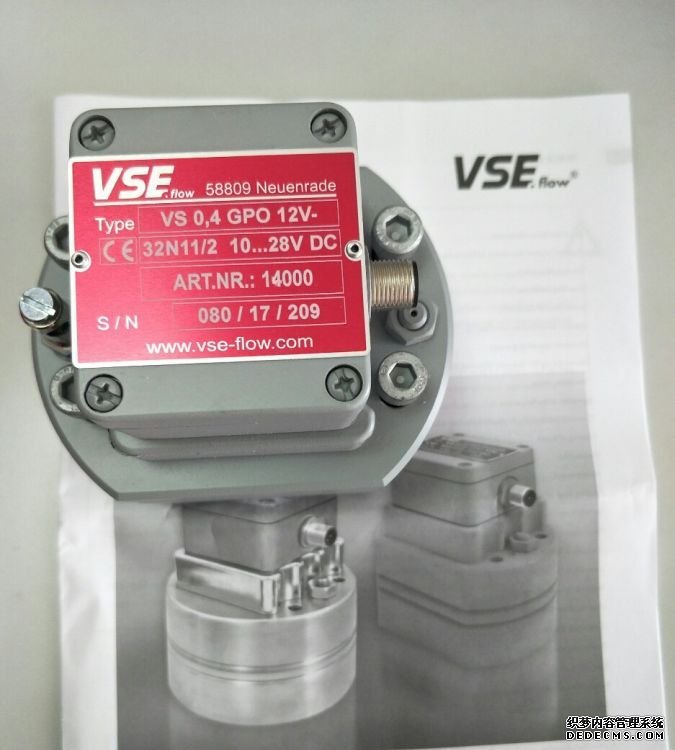

德國VSEARG800-GV110N/X流量計定做同時我們還經營：容積式流量計主要用來測量不含固體雜質的高粘度液體，例如油類、冷凝液、樹脂和液態食品等粘稠流體的流璧，而且測量準確，精度可達士0.2%，而其他流量計很難測量高粘度介質的流量。橢圓齒輪流量計是最常用的一種容積式流量計.如圖3-13所示。1.工作原理　　橢圓齒輪流量計的測量部分是由兩個互相嚙合的橢圓形齒輪A和B以及軸、殼體等組成。橢圓齒輪與殼體之間形成測量室。如圖3-14所示?！　‘敱粶y流體流經橢圓齒輪流量計時，由于要克服儀表阻力必然引起壓力損失，從而在其人口和出口之間產生壓力差 . 在此壓力差的作用下，產生作用力矩使橢圓齒輪連續轉動 .　　由于 P1>P2，P1、P2共同作用產生的合力矩使A輪順時針轉動. 而B輪上的合力矩為零，此時A輪帶動 B 輪順時針轉動.A為主動輪.B為從動輪. 在圖3-14(b) 所示中間位置時，A輪和B輪都為主動輪.在圖3-14(c)所示位置時，A輪上的合力矩為零，而B輪上的合力矩最大.B 輪逆時針轉動，此時B為主動輪 .A 為從動輪。如此循環往復，將被測介質以橢圓齒輪與殼體之間的月牙形容積為單位，依次由進口排至出口。橢圓齒輪流量計旋轉一周排出的被測介質體積量是月牙形容積的 4 倍。橢圓齒輪流量計的體積流量Q為:Q=4nv2(3-7)式中:n為橢圓齒輪的旋轉速度;V2為橢圓齒輪與殼體間形成的月牙形測量室的容積。2.使用特點　　橢圓齒輪流量計適用于潔凈的高粘液體的流量測量，其測量精度高，壓力損失小，安裝使用方便，可以不需要直管段。但被測介質中不能含有固體顆粒，更不能夾雜機械物，否則會引起齒輪磨損甚至損壞。所以為了保護流量計，必須加裝過濾器?！　E圓齒輪流盤計在啟用或停運時，應緩慢開、關閥門，否則易損壞齒輪，另外，流量計的溫度變化不能太劇烈，否則會使齒輪卡死。用于動流測量的電磁流量計,通常在下列三個方面須作特殊設計,并在投運時作適當的調試.1.激勵頻率可調,以便得到與動頻率相適應的激勵頻率.太和太低都是不利的.2.電磁流量計的模擬信號處理部分應防止動峰值到來時進入飽和狀態.動流的動峰值有時得出奇,如果峰值出現時,電磁流量計的流量信號輸入通道進入飽和狀態,就如同峰值被消除,必將導致儀表示值偏低.3.為了讀出平均值,應對顯示部分作平滑處理.由于電磁流量計的測量部分能快速響應動流流量的變化,忠實地反映實際流量,但是顯示部分如果也如實地顯示實際流量值,勢必導致顯示值上下大幅度跳動,難以讀數,所以,顯示應取段時間的平均值.其實現方法通常是串入慣性環節,選定合適的時間常數后，儀表就能穩定顯示。但若時間常數選得太大,則在平均流量變化時,顯示部分響應遲鈍，為觀察帶來錯覺.動流流量測量方法有三種：a.用響應快的電磁流量計；b.用適當的方法將動衰減到足夠小的幅值,然后用普通流量計進行測量；c.對在動流狀態下測得的流量值進行誤差校正.  有的系統中,b c兩種方法需結合起來才能實現測量,這是因為動幅值大,出估算公式的適用范圍,若僅用阻尼方法,衰減后的動幅值又未能進入穩定流范圍。1.為了保證電磁流量計測量管內充滿被測介質,變送器最好垂直安裝,流向自下而上.尤其是對于液固兩相流,必須垂直安裝。若現場只允許水平安裝,則必須保證兩電極在同一水平面。變送器兩端應裝閥門和旁路。2.電磁流量計信號比較弱,滿量程時只有2.5～8mV,且流量很小時,只有幾微伏,外界稍有干擾就會影響到測量精度。因此,流量計的外殼、屏蔽線、測量導管都要接地。并要單獨設置接地點,決不能連接在電機、電器等公用地線或上、下管道上。3.為了避免干擾信號,安裝地點要遠離一切磁源(如電機、變壓器等),不能有震動。變送器和轉換器之間的信號必須用屏蔽導線傳輸。不允許把信號電纜和電源線平行放在同一電纜鋼管內。信號線越短越好,長度一般不得超過30m。轉換器應盡量接近變送器c4.為了避免流速分布對流速的影響,產生測量誤差。流量調節閥應設置在變送器下游. 因此,在電磁流量計前必須有5～10D左右的直管段,以消除各種局部阻力對流線分布對稱性的影響。德國VSEARG800-GV110N/X流量計定做電磁流量計的特點  電磁流量計的原理決定了其具備如下特點:1.傳感器內既沒有葉輪，也沒有旋渦發生體和探頭，因而也就從根本.上避免了回收水中的雜物、泥沙等對葉輪的纏、卡及對旋渦發生體和探頭的包圍等因素造成的計量不準或計量停止的現象。2.測量不受被測液體的密度、粘度、溫度、壓力和導電率變化的影響,.所以特別適用于尾礦回收水這種泥沙濃度隨回收水t多少而變化的液體的測量。3.傳感器電極結構多樣化，可根據不同的應用條件選擇叮拆卸式、固定式和刮刀式電極，特別是刮刀式電極，可在不停被測介質的情況下對電極進行清理，應用起來非常方便.4.安裝方便，可水平、垂直或傾斜任意角度安裝，對下游直管段要求較低，且襯里和電極有多種材料可供選擇，所以有耐腐蝕和耐磨等特點。5.儀表采用了:態方波勵磁技術，先進的小信號處理技術和軟件技術，抗干擾性能強，精度穩定可靠。6.儀表不能測址氣體、油品、有機溶劑等不導電介質。電磁流量計應用與效果我們在安裝使用過程中,除了滿足常規的要求外,著重強調了如下幾點:1.選擇的安裝地點保證了電磁流量計在計量時傳感器內時刻注滿介質，且上游有5D,下游有2D以上的直管段,有足夠的安裝檢修空間;2.安裝流量計時做了面積約2m²的接地網,.接地網離地面要有足夠的深度，并在掩埋接地網時撒了部分工業用NaCI以確保傳感器接地電阻小于102;3.由于安裝地點離電機和配電盤較近,為防止電磁干擾,我們把整個一體式流量計用鐵箱全部罩住進行了屏蔽，并將屏蔽鐵箱單獨可靠接地(抄讀數字時打開鐵箱讀數);4.在使用過程中,每半年清理一次傳感器電極,以防止上面的污垢影響信號的輸出。熱式氣體質量流量計是流量計發展歷史的一次重大變革,使流量測量直接轉變為質量流量的測量.根據測量時熱式質量流量計所使用的流量測量元件的加工工藝的不同,常用的傳感器探頭可以分為：熱線熱式流量傳感器、熱敏電阻式傳感器、半導體集成電路式傳感器等.　　熱式流量傳感器探頭對流體運動形態的影響較小,測量范圍大,響應性能也很好,但是,這種類型的傳感器探頭對機械強度要求較高、在傳感器材料選擇上受到較大的限制；同時,加熱溫度僅能達到400~500℃.此外,由于流體中的微小顆粒容易粘附到熱線上,抗污染腐蝕能力較差,易損壞使熱線的特性發生不穩定性變化,熱線一致性差,難以進行批量生產.　　半導體式傳感器探頭是以單晶硅為基體,使用硅微機械加工而成的微橋結構.半導體式傳感器探頭多用于0～25mL/min 的小流量氣體的測量,在本課題中所需要測量的流量范圍較大,不能滿足使用要求.圖2-2是典型的半導體式傳感器探頭結構.　　熱電阻式傳感器主要有兩個探頭：一個流量探頭(Rp),一個溫度探頭(Rtc).目前,市場上所使用的大部分熱式氣體質量流量計傳感器探頭主要是基準鉑電阻.工作的時候,兩個探頭以一定的機械結構固定于管道中,可以通過熱源探頭上電壓信號量或者加熱功率的改變來衡量流量的變化.工作中要求兩個傳感器探頭對流量的響應盡可能的快,且要保證散熱同步,傳感器探頭的靈敏度最高,這為傳感器探頭的設計增添了一定的難度.　　如圖2-3鉑電阻的典型結構所示,鉑電阻在在管道內與流體進行熱交換的過程中,鉑電阻的表面和內部鉑絲之間存在熱阻,阻礙熱量的交換.因此,必須從鉑電阻元件的選擇和傳感器結構設計兩方面進行設計,盡量減小鉑電阻內部和表面的熱阻.如果熱阻較大,熱敏電阻表面和內部就會存在很高的溫度差高,出現流量探頭和溫度探頭已經達到恒定溫差的假象,會嚴重影響控制電路正常工作,使測量的結果與管道流量的實際狀況出現較大偏差,所以減小探頭的熱阻是設計熱電阻式傳感器的關鍵.電磁流量計有著廣泛應用，但是電磁流量計在使用過程中有很多因素會影響電磁流量計的測量結果不準確。結合實踐經驗，本文將導致電磁流量計產生故障的原因概括為：管內液體未充滿、液體中含有固相、因材質與被測介質不匹配而引發的故障、因人為因素造成的故障等。1.管內液體未充滿　　管內液體未充滿是導致電磁流量計產生誤差的重要原因。導致管內液體未充滿的原因有多種，比較常見的是背壓不足或流量傳感器安裝位置不良，同時，管內液體未充滿程度不同，其故障表現也有所不同，具體言之，若只有少量氣體在水管管道中呈分層流或波狀流，則故障現象表現為誤差增加，即流量測量值與實際值不符；若流動狀態呈現為氣泡流或塞狀流，除測量值與實際值不符外，還會因氣相瞬間遮蓋電表面而出現輸出晃動等。因此，多種誤差表現均指向管內液體未充滿，在實踐過程中，要正確辨別不同現象，理清其產生的實質原因。2.液體中含有固相　　液體中含有固相，即：液體中含有粉狀、顆?；蚶w維等固體，液體中一旦含有固相便會導致多種故障產生：漿液噪聲；電極表面玷污；導電沉積層或絕緣沉積層覆蓋電極或襯里；襯里被磨損或被沉積物覆蓋，流通截面積縮小等。3.因材質與被測介質不匹配而引發的故障　　因材質與被測介質不匹配而引發故障的電磁流量計與介質接觸的零部件有電與接地環，匹配失當除耐腐蝕問題外，主要是電表面效應。磁翻板液位計常用介質：　　熱水，鹽水，氯水，液化石油氣、液氨、乙烯、乙烷，汽油、柴油，食用油，丁二烯，甲醇、環氧（丙烷），二甲苯、輕油、乙醇（酒精），丙酮、氨水、粗苯、啤酒、重油、牛脂、乙苯，水、醋酸、樟腦油，鹽酸、焦油、氯磺酸、硝基苯、FR－22，液堿、麥芽糖、20％稀硫酸、硫酸二甲酯，液氯、稀硫酸、濃硝酸、FR－12、氯仿，8％硫酸、發煙硫酸、高氯酸、溴水磷酸、氟油等等。磁翻板液位計應用行業　　電力行業：高/低加，除氧器，凝汽器，鍋爐汽包，熱井，輸水箱，油箱，熱網加熱器，化學水處理，脫硫脫銷工程等　　化工行業：罐區，化學池等，儲罐，貯槽，反應釜　　煤化工：甲醇、二甲醚、合成氨/尿素、煤制烯烴、煤制油等　　冶金行業：冷卻水處理　　水處理行業：氧化池，沉淀池，水箱，水池等等　　在工業生產中，液位計是必不可少的一環，具有重要的作用。優點：(1)熱式氣體質量流量計可被測量的流體管道口徑范圍廣.能夠應用在各種口徑的管道流量測量,從小、中口徑到特大口徑管道都可以,口徑可達 9000mm.(2)流速測量范圍廣.可測量 0.02m/s~480m/s 范圍內的流體流速.(3)測溫范圍和耐壓范圍很寬.待測氣體的溫度高達 900℃,可用于各種高溫過程氣體的測量,最高可以在 70MPa 的壓力下進行測試.測量過程中不需要溫度和壓力補償.所以在較大直徑管道、較小流速、微小流量、測量流量浮動范圍較大時,具有一定的優勢.(4)可保證較高的測量精度.一般的熱式氣體質量流量計都屬中等精度測量范圍,其中部分儀表,如插入式、電磁式,可以達到高精度測量.國外進口的高精度儀表滿量程誤差可以達到±1%.(5)寬量程比.量程比可以達到 1000:1,且能保持精度要求.(6)可測量混合氣體.(7)機械設計簡單,容易安裝和調試,維修簡單,防振動.插入式只需要在管道上焊接法蘭盤即可,管段式只需要進行管道轉接,安裝和操作方便.(8)不需要溫度和壓力補償.缺點：(1)響應速率慢.由于熱式氣體質量流量計是依靠傳熱原理設計,而熱量交換過程與加熱溫度探頭和流體的熱傳導效率密切相關,需要一定的時間來完成換熱過程,一般的相應時間為 2~5s；性能優越的流量計響應時間為 0.5s；甚至有些響應時間更慢.(2)精度易受流體組分影響.當被測流體為混合氣體時,由于混合氣體組分的變化,氣體密度,粘度,熱導率都會受到直接影響,使測量值發生較大誤差而導致最后的流量計算結果產生誤差.(3)在小流量測量中,熱源探頭的溫度高于流體溫度,導致熱源探頭向流體傳導熱量,影響流體和熱源探頭的溫度差,影響測量精度.德國VSEARG800-GV110N/X流量計定做  渦街流量計與流體密度無關,在測流量時,考慮氣體或蒸汽溫度、壓力變化對密度的影響,需不需要進行密度、溫度壓力補償,從以下幾個方面進行探討。(1)測量介質為液體,且流量以質量流量表示。由于測液體流量時,流量指示一般為質量或重量流量,漩渦流量計由漩渦頻率-流速-體流量X密度=質量流量,當指示值以質量流量表示時,刻度系數中包含密度的因素,所以密度變化對指示值有影響,必須進行密度修正。(2)測量介質為氣體,且以標準狀態下體積表.示。  氣體流量一般習慣均以標準狀態下體積表示,刻度為Nm³/h,但工作時由漩渦頻率→流速→工作狀態體積再折算成標準狀態下體積。作為一臺漩渦流量計,一旦折算系數確定了,那么流體只有處在一個工作壓力、溫度下流量指示值才準確,這個溫度就是設計溫度，這個壓力就是設計壓力。一旦工作條件偏離了設計值也會帶來誤差,所以必須考慮溫度、壓力補償,但不考慮密度補償。(3)測量介質為氣體,且以質量流量表示。  對漩渦流量計,由漩渦頻率→疏速→工作狀態體積流量→設計狀態體積流量→標準狀態體積流量,再乘以標準狀態下氣體的密度而得到質量流量。  顯然,以質量流量表示的漩渦流量計,必須進行氣體組成變化帶來的密度變化的修正,同時工況變化，又增加一個由工作狀態折算到設計狀態的折算系數。這個折算系數是動態的,也就是溫度、壓力補償問題。經過以上分析得出以下結論:(1)無論測氣體或液體，若渦街流量計流量以工作狀態體積流量表示時,沒有密度及溫度、壓力補償問題。(2)無論測氣體、蒸汽或液體流量,以質量流量表示時,液體一般溫度變化范圍大,流體密度變化均需進行密度修正,對氣體過熱蒸汽還需進行溫度、壓力補償。(3)以標準體積流量表示時,流量計必須進行溫度、壓力補償,無需進行氣體密度補償。電磁流量計是一種測量導電介質體積流量的感應儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制，并可實現信號的遠距離傳送。電磁流量計具有精度高、靈敏度高、穩定性好等優點，在供水企業中有著廣泛的應用前景，特別是在大口徑、安裝環境好的工廠、居民區等場所，雖然智能電磁流量計的使用已經非常成熟。但是，仍有一些問題需要注意。一、信號傳輸問題：　　　　一體式智能電磁流量計在區域管網中運行時，可以為城市供水調度提供一定的決策信息。因此，用戶對電磁流量信號的實時性和連續性提出了更高的要求。如果智能電磁流量計能完成儀器本身信號的自動轉換和無線傳輸，減少數據采集的兼容或相互轉換等困擾，那將為企業的使用提供便利，也將為儀表的推廣應用增加更大的優勢。二、電源問題：　　　目前電磁流量計不自帶電源，造成了室外安裝不方便，一旦斷電，將造成用作結算水表的流量計數據缺失，這樣對其斷電時段缺失水量的計量與推算也就提出了新的問題。若電磁流量計能自帶電源，就能從根本上解決這一問題，也將促進其在結算水表中的推廣應用。三、防雷問題：　　　一體式智能電磁流量計在雷雨天氣覆蓋較廣的地區防雷是個重要的工作。在嚴格做好接地、電源保護后，在空曠地區安裝的電磁流量計被雷擊的概率還是很高。所以簡單有效的辦法是提高流量計自身的防雷性能，如不能根本性解決，則應對其內部電路進行分離保護，這樣即使雷擊損壞，也能降低更換成本。  考慮到容積式流量測量裝置結構較復雜,安裝維護和校準不方便,有必要在滿足精度和抗震.性能要求的前提下,采用安裝和維護方便的其他形式流量測量儀表。熱式氣體質量流量計已在氣體流量測量領域獲得了成功的應用,具有無可動部件、壓損小及量程比寬等特點,例如在核電廠的通風系統中,已成功地替代皮托管成為重要的測量方式。但在液位流量測量領域,熱式質量流量計的應用仍具有局限性。   由式(2)可知,熱絲的熱散失率與流體的熱導率、比熱容、流速和密度有關。相對于通風系統中的空氣來說,水是-種具有較大比熱容、較大密度和熱導率的介質。在相同的流速下,水帶走的熱量遠大于空氣,對于以恒定功率加熱熱端鉑電阻的恒功率型熱式質量流量計,為了適應水流量的測量,加熱電路會采用比較高的加熱功率為熱端鉑電阻進行加熱;對于恒溫差型的熱式質量流量計,為了維持兩個鉑電阻之間恒定的溫差,加熱電路同樣會處于比較高的加熱功率狀態下,且加熱功率將隨水流量的增大而增大。因而,無論是恒功率型還是恒溫差型,加熱功率的提高會對流量計的安全性和壽命有很大的影響,也使其應用環境造成一定的局限性。而恒比率式流量計由于通過調節施加在熱端熱電阻上的加熱電流,使熱端熱電阻的阻值與冷端熱電阻的阻值成一恒定比率,因而同恒溫差式流量計相比,在測量相同流速流體的情況下,恒比率式流量計熱端鉑電阻的加熱電流要小于恒溫差式,因而其加熱功率不會過高而產生儀表安全性和使用壽命方面的不利影響。對于主泵第三級密封泄漏流這種微小流量的測量,相對于恒功率式和恒溫差式,恒比率式熱式質量流量計具有更好的應用價值，然而對于較大液體流量的測量則并不適用。恒比率式流量計的熱端鉑電阻加熱電流Ih與介質質量流量m的關系為: 式中Ap-一流體流經管道的截面積; As一傳感器參與熱交換部分的表面積; C1、C2一通過校準確定的常數; d一熱電阻傳感器直徑; k一流體熱導率; Ls一傳感器損耗能量的因數; n一校準過程中通過回歸確定的指數; Pr一流體的普朗特數; Rc一冷端鉑電阻阻值; Rco一冷端鉑電阻在0℃時的阻值; RH一熱端鉑電阻阻值; RH0一熱端鉑電阻在0C時的阻值;, r一恒比率參數(自加熱系數),r= a一鉑電阻的參數。 1.基本性能   熱式質量流量計作為一種直接測量質量流量的智能型流量儀表,具有結構簡單、體積小、數字化程度高及安裝方便等優點。熱式質量流量計的.測量精度一般約為±1%,重復性為±0.2%;量程比寬可達100:1,最高可達1000:1;在-40~60℃的環境溫度下可正常工作;可耐受3MPa或更高的管道壓力;允許介質工作溫度-70~400℃;允許被測液體的流速為0~4m/s;支持HART協議。另外，具有壓損小、直管段要求低和允許動態修正的特點，其響應時間較長,未采用特殊設計時可達幾秒。熱式質量流量計具有一體式和分體式兩種.結構，在累積輻照劑量較大區域，可采用分體式流量計進行測量，信號處理部分布置于累積輻照劑量較小區域。   主泵第三級密封泄漏流正常工況下在5L/h左右,達到50L/h時報警,不用于過程控制。在電廠正常運行工況下，測點所在區域的環境溫度約為50℃以下,工作壓力小于0.6MPa,工作溫度小于100℃，要求測量范圍的量程比約為30:1,屬于非1E級測點。因此,就測量要求而言，熱式質量流量計適用于主泵第三級密封泄漏流量的測量。 2.抗震性能   由于主泵第三級密封泄漏流測點位于安全殼內,周圍存在1E級儀表和核級管道,盡管測點本身不需要在設計基準事件工況下執行功能,但不應對其他需要執行功能的設備或儀表造成損害，因而用于該測點的儀表應滿足抗震要求，在SSE地震載荷下,滿足結構完整性的要求,避免放射性物質經儀表破口向環境釋放以及對周圍1E級儀表和核級設備產生潛在危害。   熱式質量流量計結構簡單,除進行抗震試驗外,抗震分析亦可用于分析其抗震性能。在抗震分析中,需要重點對薄弱部位進行應力分析,通常包括傳感器與管道相交的節點處、螺紋連接處及法蘭連接處等位置。   對某一型號熱式氣體質量流量計進行抗震分析,取三向峰值加速度為6g。通過應力分析表明,流量計的第一-階自振頻率大于33Hz,在地震載荷作用下,薄弱部位的計算應力值均小于規定的應力限值,從而認為其在SSE地震載荷下,結構完整性可以得到保證。 3.耐輻照性能   因主泵第三級密封泄漏流測點位于安全殼內,在電廠正常運行工況下,探頭所處的環境具有一定的電離輻射存在。因而,用于該測點的儀表應能經受--定的累積輻照劑量而測量結果仍在要求的測量精度范圍內。目前,對于儀表的耐輻照性能，主要采用試驗法進行驗證。   對某一型號分體式熱式質量流量計探頭進行耐輻照試驗,輻射源采用鈷-60,試驗時間持續40h以上，累積輻照劑量約2x104Gy,輻照后進行功能試驗,流量計的輸出維持在測量精度范圍內，表明該型流量計可以經受若干年的累積輻照劑量而不損壞。 4.安裝   為便于安裝和維護，流量計可采用法蘭-法蘭連接的形式。在一般情況下,為了滿足測量精度,熱式質量流量計對于前后直管段的要求較高,部分型號的流量計要求的直管段長度可達到前15D、后5D以上。但由于流量計允許動態修正，經過標定和修正后,可降低熱式質量流量計的前后直管段要求。對于主泵第三級密封泄漏流的測量，熱式質量流量計可滿足安裝和維護要求。
