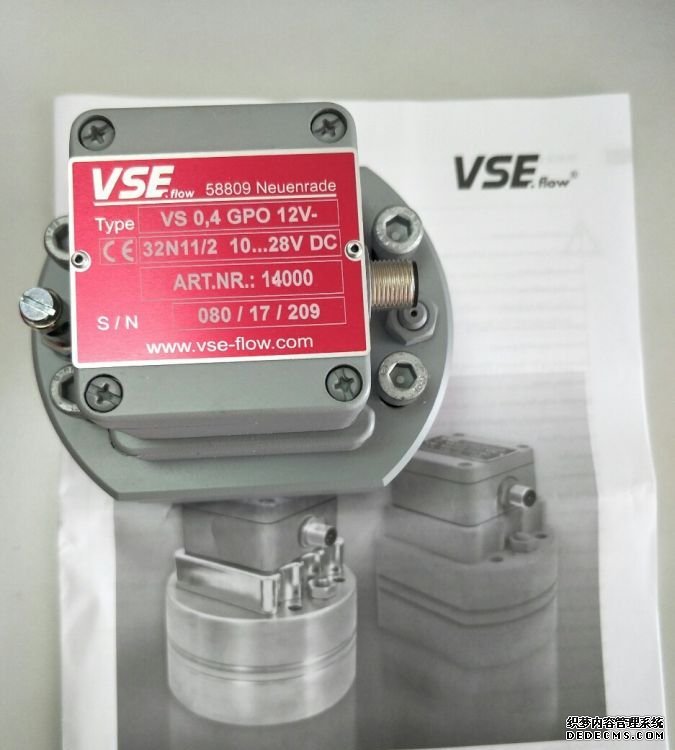

德國VSEAHM01-2S G1/8N流量計價格同時我們還經營：流量計準確度影響的實驗分析 1實驗要求   實驗用鐘罩式氣體流量計標定裝置標定DN50G65氣體渦輪流量計,其準確度等級為1.5級;最小流量為Qmls:10m'/h,最大流量為Qmax:100m³/h;流量計量程比為1;10;上游直管段要求:5D=50X5=250mm=25cm,'下游直管段要求:3D=50X3=150mm=15cm. 2實驗思路   實驗以在流量計前端安裝一對大小頭作為擾流件,在擾流件和流量計之間安裝不同長度的直管段。經過一定時間段的運行,確認標準裝置與流量計的流量偏差以及疣量計的重復性,以此分析擾流件對流量計準確度的影響。 3實臉分析 3.1在流量計.上游安裝40cm直管段,下游安裝19cm直管段實驗   流量計上游直管段長度大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝圖如圖1所示，示意圖如圖2所示。 實驗數據如表3所示。   從表3可以看出,擾流件安裝在距流量計上游端較遠時,其運行數據的流量偏差與重復性符合流量計的國家標準。 3.2在流量計上游安裝29.1cm直管段,下游安裝19cm直管段實驗   流量計上游直管段長度較大于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖3所示.   實驗數據如表4所示。從表4可以看出,擾流件安裝在距流t計上游端接近5D處時,其運行數據的流量偏差(qmin≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。 3.3在流量計上游安裝19cm直管段,下游安裝40cm直管段實驗   流量計上游直管段長度小于5D(25cm),下游直管段長度大于3D(15cm),實驗安裝示意圖如圖4所示   從表5可以看出,找流件安裝在流量計上游端小于5D處時,其運行數據的流量偏差(qai≤q≤qt部分)>3%,不滿足國家標準的要求,但其重復性符合流量計的國家標準。金屬管浮子流量計是由浮子、錐管、檢測器等部件組成。浮子組件裝有磁鋼,其作用把是浮子的位移信號以磁信號的形式傳輸給檢測器。檢測器把這一檢測到的信號再以電信號的形式遠距離傳輸,并現場指示瞬時流量值。浮子流量計具有小流量值、范圍度大、不用現場調試的特點。其結構簡單、運動部件磨損小、使用壽命長、壓力損失小、安裝方便、維修量小、使用周期長、可遠距離傳輸流量信號,與計算機連用可實現集中管理。 但也存在不足，如對于高黏度、大流量、以及兩相以上流體不能測量?！　〗饘俟芨∽恿髁坑媽崿F流量測量的理論基礎是“定壓將,變面積“原理。在流動的流體中放置一個軸線與流向平行的浮子,見圖1.　　金屬管浮子流量計本體可以用兩端法蘭、螺紋或軟管與測量管道連接。當流體自下而上流入錐管時,被浮子截流,這樣在浮子上、下游之間產生壓力差,浮子在壓力差的作用下.上升,這時作用在浮子上的力有三個:流體對浮子的動壓力、浮子在流體中的浮力和浮子自身的重力。只有當流體對浮子的動壓力與浮子在流體中所受的浮力之和等于浮子的重力時，浮子就平穩地浮在某一位置上。  大量實驗證明,在一定雷諾數的范圍內，對于同一口徑金屬管浮子流量計,流體流速的大小與浮子的形狀有關。對于給定的浮子流量計,浮子大小和形狀已經確定,因此它在流體中的浮力和自身重力都是已知是常量,唯有流體對浮子的動壓力是隨來流流速的大小而變化的。因此當來流流速變大或變小時,浮子將作向上或向下的移動,相應位置的流動截面積也發生變化,流動截面積與浮子的.上升高度成比例，即浮子的某一高度代表流量的大小。浮子上下移動時,以磁耦合的形式將位置傳遞到外部指示器,直到流速變成平衡時對應的速度,浮子就在新的位置上穩定。對于-臺給定的浮子流量計,浮子在測量管中的位置與流體流經測量管的流量的大小成一--對應關系。三聚磷酸鈉(俗稱五鈉)的生產過程中有一個中和過程，在該過程中磷酸和純堿按一定比例混合、反應后被制成可用來進一步生產五鈉的中和液。在這樣一一個過程中為使產品質量得到有效控制就需要對加入中和罐的磷酸量根據分析結果進行精確的批量控制。存在的問題和解決方案   圖1中流量計自1983年裝置投產后就一直使用，到1997年已是殘破不堪，常因其故障使裝置的生產遭受影響。在這種情況下如何來解決好這個問題就很自然地納入了我們的工作日程。我們首先想到的是想按原型號進行更新，但經市場詢價后我們發現這種老式的儀表現在的售價實在太昂貴，竟達十一萬多人民幣一臺，很不合算。經研究后，我們認為智能式電磁流量計能擔此任(當時集批處理功能于一身的流量計還不多),其完善的功能和一體式結構既能夠通過表頭上的三個紅外觸摸鍵使將來的操作完全和老儀表一樣在現場完成，也可利用這種儀表本身具有的HART通信功能和RS485接口方便地使用HART通訊器或其它智能終端實現遠程操作。該方案投資僅為三萬元人民幣左右(不計遠程終端，暫未用)。圖1為控制系統圖 2儀表選型和系統設計 (1)根據工藝的酸流量情況我們選用了口徑為DN50的電磁流量計，針對磷酸的特殊腐蝕特性確定了聚四氟乙烯(PIFE襯里和鉭電極，電源為24VDC(因電磁閥也用該電源)。 (2)調節閥延用原舊閥。 (3)增加一個直流24V2.SW的二位三通電磁閥，用來控制調節閥的氣源(該氣源在舊系統中直接受控于流量計)。. (4)因所選流量計本身的觸點輸出容量最大僅為0.1A24W故增加一-個觸點容量為0.5A24V激勵電壓為24VDC的中間繼電器(該繼電器直接固定在流量計自身的接線盒內)用以可靠驅動電磁閥。系統構成示意圖見圖2。德國VSEAHM01-2S G1/8N流量計價格渦輪流量計作為速度式儀表,以動量矩守恒為基礎,渦輪流量計基本力矩平衡方程為[1]: 式中 Tb一軸與軸承的粘性摩擦阻力矩(流動產生的力矩); Td一渦輪流量計轉動的驅動力矩; Th一輪轂表面的粘性阻力矩; Tm一磁電阻力矩和軸與軸承的機械摩擦阻力矩之和; T1一葉片頂端與傳感器外殼的粘性摩擦阻力矩; Tw一輪轂端面粘性摩擦阻力矩; J一渦輪的轉動慣量; ɷ-渦輪轉動的角速度。   當流速較低時,渦輪流量計處于靜止狀態,此時角速度ɷ非常低,接近于0,Tb和Tw也可以忽略不計。在這種情況下，式(1)可以簡化為:   由式(2)可以看出提高驅動力矩是降低渦輪流量計啟動排量的一-條捷徑。如圖1所示，傳統渦輪流量計入口端是直管段和軸向導流片,流體流經渦輪葉片之前只有軸向速度,對渦輪的驅動力矩只是對渦輪葉片作用力的徑向分力產生的力矩。因為渦輪葉片螺旋角為45°,如果將導流片改為螺旋角為-45°的螺旋導流片(圖2),當流體進入導流片時會產生旋轉,方向與渦輪葉片正交,使得流體在軸向流動速度不變的基礎上增加了徑向的旋轉運動,流體的旋轉方向與渦輪葉片的轉動方向一致,在相同流量條件下,增加了流體對渦輪葉片的驅動力,實現降低啟動排量和提高分辨率的目的,整體結構如圖3所示。電磁流量計應用中主要存在以下幾點不足:(1)電磁流量計井下精確定位問題。由于儀器本身沒有深度定位裝置,僅器下入深度的計量是靠絞車上的深.度計數器來完成。深度計數器計量結果的精度不但與計數器本身有關,而且還與工作環境有關。如果深度誤差太大，測量結果就失去意義。因此,深度校正是現場測試的一個關鍵問題。(2)管徑變化對測量結果的影響。通常應用的電磁流量計是中心流速式的，僅器的標定是在特制的管道中完成的，如果測量環境與標定環境不同,就會出現測量誤差。以內流式儀器為例，若它在內徑為φ62mm光油管中標定，在內徑為φ59mm的涂料油管中測量時就會引入最大15.28%的誤差。這是系統誤差，因此在儀器測量過程中要搞清楚被測管道的內徑，解釋資料時要扣除因管徑變化引起的測量誤差。大量實際測量數據表明，由管徑變化引起的誤差都在10%以內。(3)電磁流量計的標定問題。儀器是用清水標定的,若注，入介質改為污水或其它非清水介質時會對測量結果產生什么樣的影響，也是應用中要考慮的一個問題。在實際應用中,常常需要在現場對儀器進行標定,且要保證標定結果的準確性。(4)不能連續測量。電磁流量計如果能連續測量管柱內的流動剖面,就能直觀地反映出整個井筒內的吸水情況,這樣有利于測井資料的解釋。由于結構設計上的缺陷，電磁流量計目前還不能完全實現連續測量。1、電磁流量計傳感器外殼未接地出現的誤差。一般情況下，傳感器都是在金屬管道上進行安裝，并且金屬管道都是在地下，很多人因此認為對于儀表的外殼就不需要再做接地處理了。但是，這么操作卻是忽略了兩個重要問題:一方面是金屬管道都做了防腐蝕處理，金屬管道與地不能大面積接觸;二是傳感器一般都由膠皮墊連接著法蘭而與金屬管道分隔開，所以造成了傳感器的接地電阻大大增加，影響了流量計的測量結果，進而形成了誤差。另外，由于電動勢檢測一般均為幾毫伏左右，這也容易造成雜散電流對檢測結果的影響。 2、干擾環境下的輸出信號誤差分析。對于一般的電磁流量計來說，傳感器即電極與轉換器之間的連接電纜應做到盡可能短。因為傳送信號的電纜過長，電纜本身的分布電容造成的負載效應就會引起較大的測量誤差，同時也對信號受到干擾的幾率大大增加。在測量時，還要注意到走線方面，務必做到信號線與電源線分開走線，這樣就能防止產生“寄生電容”的干擾。目前很多場合已經用上了數字輸出儀表，以求獲得最為準確的測量數據。 3、強電、強磁環境下的誤差分析。流量計工作環境方面，要注意盡可能地與強電、強磁等設備的距離遠一些。由于電磁流量計在接地后，其周邊的附近如果也有一些其他的強電、強磁等設備也在接地，會造成流量計產生接地壓降，使電磁流量計接地電位變化，進而對測量結果形成誤差。另外，流量計如果是在非常強的磁場下工作，比如變壓器等強電磁設備附近使用，周邊磁場環境的強度超過電磁流量計電磁兼容的幅度時，會對測量結果的準確性造成很大的影響。1.空間電磁波干擾及改進　　電磁流量計用于測量實踐的過程中,轉換器與傳感器間如果存在較長的電纜,同時周邊有較強電磁干擾的情況存在,此時由于電纜的存在,干擾信號會被引入進去,最終會有共模干擾現象形成,導致流量計發生非線性、顯著失真或大幅度晃動等諸多情況,測量的準確性也會因此大打折扣.面對此類誤差引發的原因來看,可根據下述措施進行解決：(1)在電磁流量計安裝中,需要深入分析周邊環境,保證電磁流量計原理強磁場.(2)盡量將電纜長度控制在適宜范圍內,并落實相關屏蔽措施,如將電纜傳入接地鋼管中,避免電源線與電纜傳入同一根管.(3)選擇與要求相符合的屏蔽電纜,同樣能將電磁波構成的干擾有效降低.2.連接電纜問題及改進　　電磁流量計是通過特定電纜、轉換器和傳感器組成的系統,因此電纜長度、屏蔽層數、導體橫截面積、絕緣情況及分布電容等都會對其測量結果構成影響,甚至還會對電磁流量計的正常運行產生干擾.所以,在安裝電磁流量計時不但需要參照導體橫截面積、屏蔽層數、待測液體電導率及分布電容等確定電纜長度,同時也要將電纜中間接頭的情況規避,并妥善處理末端,保障能夠實現良好連接.此外,也要保障所用電纜符合標準要求.3.測量管內存在著層及改進　　以電磁流量計應用對象為根據,其多以測量非清潔流體為主,倘若實際測量中有一定量沉淀物等物質存在于非清潔流體內部,電磁流量計的正常使用及測量也必然會遭受影響,如污染電磁流量計管道、電極表面,最終引發測量誤差.面對此類誤差引發原因,相關人員在日常工作中應當做好電磁流量計定期清洗工作,同時適當將流速提升.此外,在襯里材料的選擇中,可選擇聚四氯乙烯.4.電極選擇、液體流速問題及改進　　電磁流量計實際應用中,其電極和內部材料會直接接觸待測液體,所以在選擇電極和襯里材料時,都應當以待測液體為根據合理進行.結合待測液體性質完成襯里材料特性的確定,并在實際測量中圍繞測量溫度展開嚴格控制,避免由于襯里材料選擇不合理或溫度控制力度不足而導致襯里材料受磨損或變形等情況,進而導致附著速度加快、增大測量誤差發生率.針對此類情況,在應用電磁流量計時,在突出襯里材料選擇針對性的同時,也需要合理選擇電極,并妥善控制液體流速,保障處于合理范圍.5.測量液體呈現不對稱狀態及改進　　應用電磁流量計測量相關液體的流量時,待測液體如果有不對稱狀態出現,必然會引起測量誤差的情況.液體非對稱狀態通常在單一的漩渦流或沿管線軸線的直線流等兩種流動組合方面得到表現.該情況下,管道截面的積分為液體體積流量.上游直管段如果存在不足,一般情況下可結合流量調節器調節流量,控制上下游一定范圍內流量計內徑與管道內徑之間具備相同的數值,確保上游直管段充足.6.電極與勵磁線圈對稱性問題及改進　　在加工制造電磁流量計磁力線圈及電極時,有著嚴格對稱的要求.倘若有不對稱的情況出現,必然會引起不對稱偏差,進而對測量結果構成影響,最終也就會有測量誤差的情況出現.同時,在安裝電磁流量計時,也嚴格要求了安裝地點的振動,如一體型電磁流量計的安裝,需要在振動小的場所內,如果振動超出了標準就會有誤差出現在測量中,甚至還會對儀表的正常工作構成影響.所以,相關人員在實際安裝前,需要對待安裝位置振動展開嚴密測量,保障與安裝標準相符合.德國VSEAHM01-2S G1/8N流量計價格容積式流量計主要用來測量不含固體雜質的高粘度液體，例如油類、冷凝液、樹脂和液態食品等粘稠流體的流璧，而且測量準確，精度可達士0.2%，而其他流量計很難測量高粘度介質的流量。橢圓齒輪流量計是最常用的一種容積式流量計.如圖3-13所示。1.工作原理　　橢圓齒輪流量計的測量部分是由兩個互相嚙合的橢圓形齒輪A和B以及軸、殼體等組成。橢圓齒輪與殼體之間形成測量室。如圖3-14所示?！　‘敱粶y流體流經橢圓齒輪流量計時，由于要克服儀表阻力必然引起壓力損失，從而在其人口和出口之間產生壓力差 . 在此壓力差的作用下，產生作用力矩使橢圓齒輪連續轉動 .　　由于 P1>P2，P1、P2共同作用產生的合力矩使A輪順時針轉動. 而B輪上的合力矩為零，此時A輪帶動 B 輪順時針轉動.A為主動輪.B為從動輪. 在圖3-14(b) 所示中間位置時，A輪和B輪都為主動輪.在圖3-14(c)所示位置時，A輪上的合力矩為零，而B輪上的合力矩最大.B 輪逆時針轉動，此時B為主動輪 .A 為從動輪。如此循環往復，將被測介質以橢圓齒輪與殼體之間的月牙形容積為單位，依次由進口排至出口。橢圓齒輪流量計旋轉一周排出的被測介質體積量是月牙形容積的 4 倍。橢圓齒輪流量計的體積流量Q為:Q=4nv2(3-7)式中:n為橢圓齒輪的旋轉速度;V2為橢圓齒輪與殼體間形成的月牙形測量室的容積。2.使用特點　　橢圓齒輪流量計適用于潔凈的高粘液體的流量測量，其測量精度高，壓力損失小，安裝使用方便，可以不需要直管段。但被測介質中不能含有固體顆粒，更不能夾雜機械物，否則會引起齒輪磨損甚至損壞。所以為了保護流量計，必須加裝過濾器?！　E圓齒輪流盤計在啟用或停運時，應緩慢開、關閥門，否則易損壞齒輪，另外，流量計的溫度變化不能太劇烈，否則會使齒輪卡死。1.儀表正確通電　　電磁流量計無電源開關接入電源即進入工作狀態.儀表在通電后首先進行自檢顯示器同時顯示生產商的電話號碼.自檢通過后進入測量狀態測量指示燈閃爍.2.顯示切換　　儀表工作在測量狀態時按AT鍵可以切換流量的瞬時值顯示和累積量顯示或同時顯示瞬時量和累積量.同時瞬時量指示燈和累積量指示燈相應點亮顯示累積量時儀表上排數字顯示高6位累積流量,下排數字顯示低8位累積流量瞬時量和累積量同時顯示時下排只顯示累積流量的低8位.3.背光啟閉　　儀表在測量狀態時按壓INC鍵可以開啟或關閉顯示的背光.4.前24小時累積量顯示　　在測量狀態下按壓SET鍵約10秒至上排出現LOC字符輸入0001~0024后按SET鍵可查閱當前累積流量或前23小時每小時的累積流量再按SET鍵返回測量狀態.5.累積流量清零　　儀表在測量狀態時按 SET 鍵至顯示LOC后輸入9090按SET鍵返回測量狀態再按INC鍵可以將累積流量清零.6.參數設置　　在電磁流量計處于測量顯示狀態按SET建10秒顯示器上排出現"LOC"字符下排出現"0000"數字.點按AT鍵1次個位數可修改每點按AT鍵一次可修改位從右向左移一位同時上排顯示器最右端出現可修改的位數從右向左數密碼數值輸入完畢再按SET鍵兩次進入相應參數組內的第一個參數.每按SET鍵兩次既在確認本次參數值的同時又進入下一個參數依此類推到最后一個參數后轉回測量狀態界面.各組參數見"功能參數速查表".1.傳感器設計  設計先進的傳感器。渦街流量計傳感器電容極板的基體在高度下成型?？垢邏禾匦?，使核心元件的內部結構提升?，F代流場分析技術。對傳感器的具體結構以及安裝位置進一步改進，增強抗振性能，可以消除各個方向的干擾，攪動，使渦街在流動情況下的抗干擾能力，時域毛刺快樂，頻城戶外活動穩定。頻帶能自動跟蹤，無須電位器或撥動開關調整頻帶和靈敏度，無零漂移，量程自由設定，真正實現現場免調試。2.先進性現場總線設計  采用全數字化現場總線的智能渦街流量計。目前，研究現場總線技術是智能儀表的焦點?？梢钥紤]實際需求，增加HART總線接口，該模塊采用抗干擾能力強，通信速率高，數據精確高的電路來完成傳輸數據，它真正RS .485總線通信的抗干擾能力強的特點，又具有輸出信號為二線制4~20mA的工業標準，根據各自的通訊，完成HART協議數據協議層和應用層的設計，實現HART總線通信功能.3.先進的數字信號處理方法的設計  應用更先進的數字信號處理方法，能更好地解決干擾問題，提高測量精度，進一步提高的敏感信號與渦街信號在頻譜的現場研究，當兩種信號頻率在研究同一頻段且頻率非常接近時，無法檢測到這兩種信號和消除噪聲信號的作用，對渦街信號分析的干擾等。塑料則，吸收它分頻特性好，會造成光纖精度高。同時，靠近渦街頻率的微細濾網，將影響測量精度，還需要研究函數的選擇、因此，瀑布幅頻特性和中心頻率的如何調整頻率和采樣點數確定，以及在軟件編程中如何優化算法，使量少、內存占用量少和性能小，以保證體積小。實時性好和計算精度高等問題。研究強干擾噪聲不為基礎創建噪聲的模板，考慮建立--種通用的模板，真正解決干擾下渦街信號和噪聲的判別、分離及提取問題，在傳感器條件一定的情況下，考慮利用信號處理技術擴大流量程比，提高小測量精度，全面深入研究流場噪聲以及他們對渦街流量計信號影響等?？装辶髁坑嫷闹饕考呒壙装彘y(采用高級型閥式孔板節流裝置),主要用于差壓式流量計的信號的產生和傳輸,可實現在線更換孔板,不影響輸送介質,無附加管路;裝置內有孔板安裝定位機構,標定準確度等級為0.5級;該裝置設有上、下兩個密封腔,以及滑閥部件,無旁設附加管線,裝置上、下腔間的密封件采用全硬密封結構，閥板和閥座采用22Cr堆焊硬質合金,設有注入密封脂輔助結構,可以防止閥座、閥板密封面上污物的沉淀;采用法蘭取壓標準孔板作為流量檢測元件?！　】装辶髁繙y量系統一般由節流裝置(標準孔板)、差壓變送器及數據處理器(開方積算器或計算機)組成?？装辶髁坑嬍菍藴士装迮c多參數差壓變送器(或差壓變送器、溫度變送器及壓力變送器)配套組成的高量程比差壓流量裝置,它可測量氣體、蒸汽、液體及引的流量,廣泛應用于石油、化工、冶金、電力、供熱供水等領域的過程控制和測量。節流裝置又稱為差壓式流量計,是由一次檢測件(節流件)和二次裝置(差壓變送器和流量顯示儀)組成廣泛應用于氣體.蒸汽和液體的流量測量.具有結構簡單,維修方便,性能穩定。

您如果需要德國VSEAHM01-2S G1/8N流量計價格的產品，請點擊右側的聯系方式聯系我們，期待您的來電
