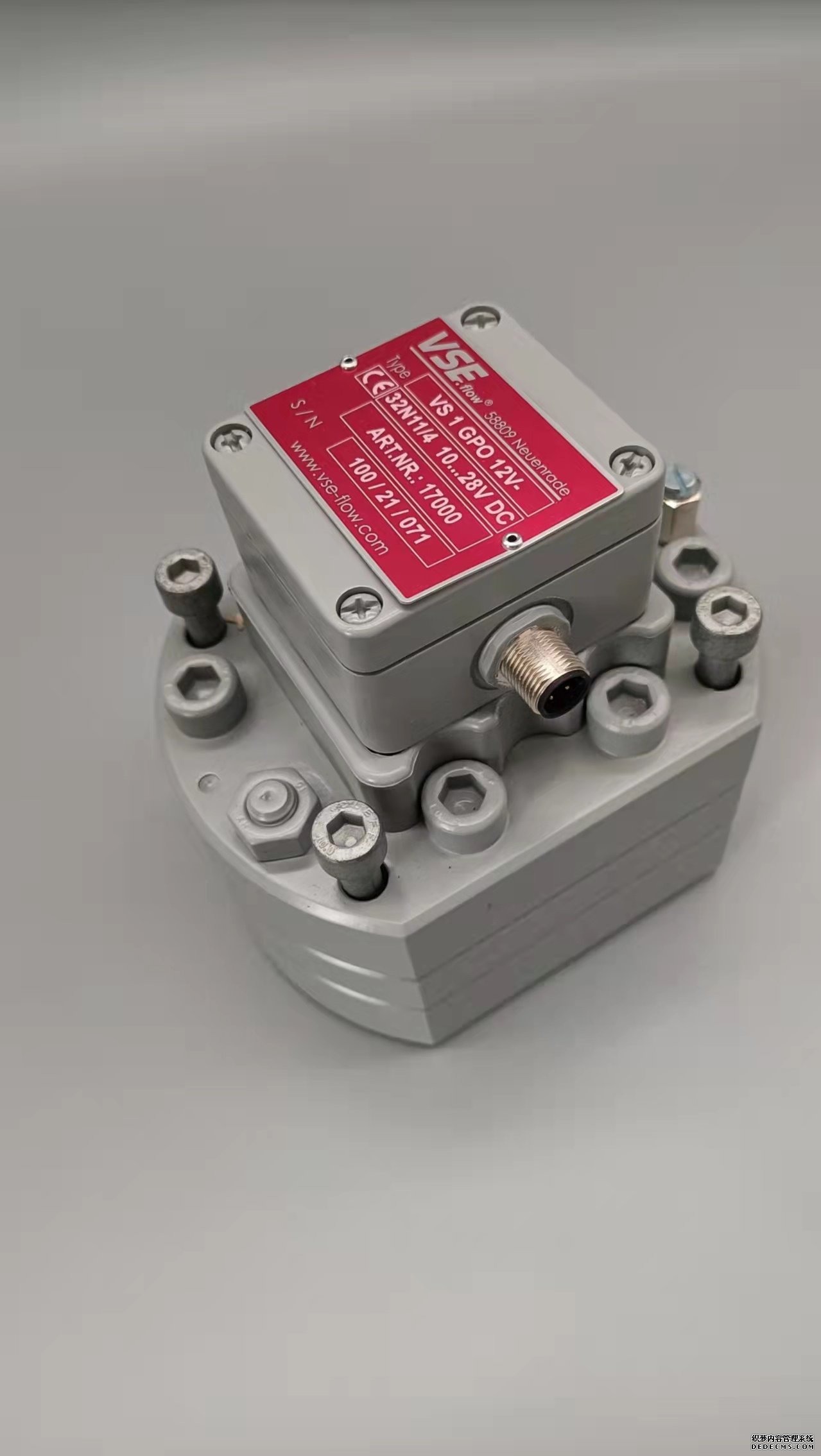

德國VSERS2500流量計廠家價格同時我們還經營：1.正確選擇外夾式超聲流量計測量點和進行準確的管道參數測量發射器安裝位置的選擇遵循以下原則:選擇充滿流體的管段,如流體上流的垂直管段或完全水平的管段;測量點位置應遠離彎管段、通、節流閥、阻尼孔、縮徑管段或其它會引起紊流的管段,至少有10D管徑的上游直管段和5D的下游直管段。對在泵、控制閥或套管彎曲段后的測量點,為保證更佳精度,其上游直管段長度會要求長達30D任何地方的測量點,一般只需5D的下游直管段。在水平管段上,發射器一般安裝在管側面的正側線上(以避免管道底部沉淀物或管道部的氣泡、氣穴引起信號丟失)。注意保證管表溫度不超出發射器的額定工作溫度。zui好選擇內部沒有腐蝕或銹斑的管段,減少測量的困難和不準確性。如不能完全按以上選點要求進行,仍有可能獲得流量測量信號,但信號較弱,精度會降低。(注:D為被檢流量計標稱口徑。)2.超聲波探頭的安裝　　選擇合適的發射器安裝測量點后,對超聲流量計進行設置,根據管徑的大小,選擇合適的安裝方法。當被檢流量計標稱口徑≤200m時采用V法測量,標稱口徑>200m時采用Z法安裝。將發射器安裝選定的位置清潔干浄并去掉上面的銹斑剝皮和油漆,注意在水平測量管道發射器須安裝在3點和9點位置。因為管道內上部位置往往聚有氣泡或氣穴,低部又集有沉淀物,從而引起信號丟失。將耦合劑沿縱長方向涂在每個發射器發射面的中央位置上。注意安裝發射器時要將耦合劑進行擠壓保證發射器和管表之間無氣泡存在。用不銹鋼帶或尼龍帶將發射器緊固在管表測量位置注意讓發射器中線與管側接觸中線保持水平。超聲流量計測量探頭安裝時,應根據管道水流方向以及兩個探頭上的流向標志正確安放上游發射器和下游發射器。3.其他干擾的排除　　在周期性比對測試中,每次測量點應固定的永久性測量點。在比對測試完成后,在超聲波探頭的四周管壁涂刷防腐漆,取下超聲波探頭后在安裝位置抹上黃油,并貼上一塊塑料布,用以保護測量點。下次測量時,取下塑料布,擦掉黃油,用手錘擊打測量點,將管道內壁新近結垢震掉,按防腐漆所留下的標記裝上換能器即可測量,方便準確。若聲波信號接受很弱或時有時無,則可能是管道內壁結垢太厚,或者是管內含有大量氣體,使聲波經常被阻斷所致?？上扔檬皱N擊打測量點,如果接受的信號強度不斷上升,說明是管壁結垢引起。如擊打無效,則多為管內含有大量氣體所致,排除氣體即可。此外。還可以改變便攜式超聲波流量計探頭安裝位置或方式,探測現場管段流動狀況。例如,沿著管圓周移動兩換能器,核對所測不同位置的線平均流速,zui大流速處可能就是zui接近實際的平均流速位置,因為在最不對稱位置的流速畸變所形成的平均流速讀數最小。比較探頭按Z法和V法安裝所測得的流速,如兩者相差很大,表明存在嚴重橫向流動,也就是有旋轉流的跡象,應引起注意,采取措施?？傊?用便攜式超聲波流量計對在線電磁流量計進行比對測試,只要準確操作,盡量減少隨機誤差和附加誤差,基本上可以對外夾式超聲流量計現場測量的穩定性和重復性作一個大致的定性評估。對于確實測量不穩定、精確度和穩定性偏差較大的長期現場應用的電磁流量計可以及時檢測出來,從而采取更精確和更有針對性的方法和措施,滿足現場計量和測試的需要。電磁流量計有著廣泛應用，但是電磁流量計在使用過程中有很多因素會影響電磁流量計的測量結果不準確。結合實踐經驗，本文將導致電磁流量計產生故障的原因概括為：管內液體未充滿、液體中含有固相、因材質與被測介質不匹配而引發的故障、因人為因素造成的故障等。1.管內液體未充滿　　管內液體未充滿是導致電磁流量計產生誤差的重要原因。導致管內液體未充滿的原因有多種，比較常見的是背壓不足或流量傳感器安裝位置不良，同時，管內液體未充滿程度不同，其故障表現也有所不同，具體言之，若只有少量氣體在水管管道中呈分層流或波狀流，則故障現象表現為誤差增加，即流量測量值與實際值不符；若流動狀態呈現為氣泡流或塞狀流，除測量值與實際值不符外，還會因氣相瞬間遮蓋電表面而出現輸出晃動等。因此，多種誤差表現均指向管內液體未充滿，在實踐過程中，要正確辨別不同現象，理清其產生的實質原因。2.液體中含有固相　　液體中含有固相，即：液體中含有粉狀、顆?；蚶w維等固體，液體中一旦含有固相便會導致多種故障產生：漿液噪聲；電極表面玷污；導電沉積層或絕緣沉積層覆蓋電極或襯里；襯里被磨損或被沉積物覆蓋，流通截面積縮小等。3.因材質與被測介質不匹配而引發的故障　　因材質與被測介質不匹配而引發故障的電磁流量計與介質接觸的零部件有電與接地環，匹配失當除耐腐蝕問題外，主要是電表面效應。電纜接頭中的保護塞只能在準備安裝電纜時拆除.　　DN3至DN8[1/10"至5/16"]的法蘭型電磁流量計傳感器,應采用DN10[3/8"]的配對法蘭.這樣DN3,4,6或者8[1/10",5/32",1/4"或者5/16"]的管道就會與儀表成為一體.　　此外,DN3至DN8[1/10"至5/16"]法蘭型傳感器, 還可使用DN15[1/2"]的配對法蘭.　　石墨不可用于法蘭或者工藝連接件墊圈,因為在一定條件下,儀表管道內部可能形成導電涂層.管路中應避免出現真空沖擊,以防止可能對襯里（PTFE）以及儀表造成的損壞.配對法蘭的墊圈表面　　安裝中,平行配對法蘭的墊圈材料必須適于介質和操作條件.只有這樣才可以避免泄漏.為了確保最佳的測量結果,須保證傳感器墊圈應法蘭同心.保護板　　保護板用于防止襯里的損壞.只有在傳感器將安裝在管路中時才可以拆除保護板.必須謹慎小心,確保襯里未在安裝過程中脫落或者損壞, 造成泄漏.法蘭螺栓緊固扭矩　　安裝螺栓應按照通常的方式平均緊固,不可在電磁流量計某一側過度緊固.我們建議螺栓在緊固之前添加潤滑油,并交叉緊固,如上圖一所示. 在第一輪緊固過程中,螺栓擰緊50%,在第二輪中提高至80%,最后使用最大扭矩緊固.不應超過最大扭矩見表一，表二德國VSERS2500流量計廠家價格流量積算儀主要用于各種液體、蒸汽、天然氣及其他氣體的流量測量。由于流量積算儀功能多，使用非常復雜，使用時容易出現問題。一、設置中易出現的問題1．介質及介質狀態的設置（1）錯誤地設置介質，例如，當介質為蒸汽時，設置為空氣。（2）錯誤地設置介質狀態，例如，當蒸汽狀態為過熱蒸汽時，設置為飽和蒸汽。2．流量信號輸入的設置　　一般為頻率信號輸入，也有模擬信號輸入。容易出現的問題是輸入錯誤的信號，如本應輸入頻率信號卻輸入了模擬信號，或本應輸入模擬信號卻輸入了頻率信號。3．溫度、壓力信號輸入的設置　　溫度信號輸入一般是模擬信號，可以設置為（4～20）mA電流信號、（0～l0）mA電流信號、（1～5）V電壓信號、Pt100鉑電阻信號。容易出現的問題是設置了錯誤的信號，如本應設置模擬信號卻設置了頻率信號，或本應設置鉑電阻信號卻設置了（4--20）mA電流信號?！　毫π盘栞斎胍话闶悄M信號，可以設置為（4--20）mA電流信號、（0～10）mA電流信號、（1～5）V電壓信號。容易出現的問題是設置了錯誤的信號，如本應設置（1～5）V信號卻設置了（4～20）mA電流信號。4．配套流量計的設置　　通?？梢栽O置為孔板流量計、渦街流量計、渦輪流量計。由于流量計原理不同，因此，在流量積算儀的流量計算中．不同類型的流量計有不同的算法，如果流量計選型錯誤，則流量計算必然出錯。5．溫壓補償的設置　　應用在蒸汽介質流量計量時，需進行溫壓補償。例如一臺流量積算儀，當用于過熱蒸汽時．需要同時進行溫度補償和壓力補償；當用于飽和蒸汽時，由于一一對應關系，只能對其中一個輸入信號進行補償，根據現場情況，只選擇溫度補償或只選擇壓力補償。如果應用在天然氣介質流量計量中．需同時進行溫度補償和壓力補償。6．輸入信號范圍的設置　　溫度輸入信號、壓力輸入信號、流量輸入信號分別設置自己的測量范圍，流量積算儀設置的流量測量范圍、溫度測量范圍、壓力測量范圍應分別大于現場的流量范圍、溫度范圍、壓力范圍。例如，設置最大流量1O00m3/h，但實際測量流量為2000m3／h，超過了積算儀中設置的流量測量范圍，則流量計算出錯。二、接線時易出現的問題　　對于不同的輸入信號．需要選擇不同的接線端子。但在實際應用中，由于操作比較復雜，接線時容易出現錯誤。例如流量積算儀使用在飽和蒸汽下，流量積算儀內部設置為溫度補償，而在實際接線時將壓力輸入信號作為補償信號接到流量積算儀，造成接線錯誤，從而造成流量計算錯誤?！　【C上所述．要正確使用流量積算儀，需要專業人員嚴格按照現場操作條件進行設置和接線，以保證流量積算儀的正確使用；同時，流量計量人員應按照用戶要求.模擬流量積算儀現場使用條件進行流量積算儀的檢測。1、根據工藝設計資料和實際情況確認使用流量范圍，在計算基礎上確定流量計的口徑。若渦街流量計選型過大，管道內介質的流速低于流量計工作的下限值,就會產生小流量時輸出信號不穩定,大流量時輸出信號穩定。2、流量計附近有大功率的電機或強電場時,容易引起干擾信號,有可能管道內無介質流通,但僅表有流量顯示。動力線同流量計信號輸出線并排走向靠近時,有可能使流量計輸出信號偏小。管道內有正常流量,但傳感器輸出頻率偏小很多。33流量計應單獨接地,若接地不良,或管道振動.大,而引入干擾信號就會產生管道內無流量,但傳感器有輸出信號。3、流量計應單獨接地,若接地不良,或管道振動.大,而引入干擾信號就會產生管道內無流量,但傳感器有輸出信號。4、流量計調節閥門應裝在流量計下游，若閥門裝在流量計上游,在小流量時產生射流,會引起流量值的偏差和穩定性。5、介質溫度小于150℃時選一體型,高于150℃時或環境溫度、溫度都比較高時,應選用分體型。6、渦街流量計投用前,對管道應進行清洗,以沖掉管道內的鐵銹、焊渣等雜物,防止擊壞儀表。為了提高孔板流量計的準確度,可采取以下措施。1.標準孔板節流裝置的制造與安裝　　利用標準孔板流量計測量天然氣流量必須嚴格按照SY/T6143-2004標準規定的各項技術指標，對標準孔板節流裝置進行設計、加工制造、檢驗、安裝和使用。特別是孔板直角入口邊緣尖子度和測量管內壁粗糙度的加工和檢驗;孔板前后直管段長度的保證，直管段圓度、臺階以及孔板與測量管同軸度的保證。另外，開發統一的標準孔板流量計的設計軟件,可提高節流裝置設計和儀表選型的技術水平。2.采用可換孔板裝置與定值節流裝置　　可換孔板節流裝置是一種新型節流裝置,節流元件精確地安裝在固定的座體內(座體通過法蘭與管道連接)，在不拆動管道或不停止流體輸送的情況下，可方便地提升孔板，進行檢查、清洗或更換,從而保證了計量準確度。采用液壓升降的裝置,孔板提升輕便,特別適用于大口徑孔板。這種節流裝置還配有清洗室和清洗機構,為解決污垢介質，特別是單井天然氣的準確計量提供了有效手段?！　《ㄖ倒澚餮b置改變了現有節流裝置根據計算結果加工其孔徑的方法,對每種通徑測量管道配以有限數量的節流件,孔徑系列按優先數系選用,每種通徑配35種不同孔徑比β值的孔板。目前節流裝置設計猶如量體裁衣，定值節流裝置則變成成衣選用,采用定值節流裝置有利于產品批量生產，降低生產成本,方便選用和使用，便于監督生產?？蓳Q孔板節流裝置和定值孔板相配套,將改變傳統的生產方式,實現了節流裝置產品系列化、通用化和標準化,有利于提高標準孔板裝置計量的準確度?！　藴士装宕嬖诘娜秉c是入口直角銳利度易在流體沖刷下發生鈍化。據估計,鈍化嚴重的可能使流出系數偏移1%~2%,鈍化后其流出系數較為穩定,這在流量計算中給孔板入口直角銳利度的精確修正帶來很大的困難。標準噴嘴的流出系數是穩定的，另外，在同樣流量和相同β值時噴嘴的壓力損失只有孔板的30%。影響標準噴嘴推廣使用的主要原因是噴嘴制造成本高,在標準中噴嘴的流出系數不確定度較大(約2%)。采用定值節流件,專用加工設備實現批量生產,降低生產成本,而個別校準則可得到高精確度的流出系數,在天然氣流量測量中用噴嘴代替孔板，其優點是明顯的。3.應用合理的流量積算方案　　根據天然氣計量工況條件和用戶對計量精度的要求，應采用對壓力、溫度和天然氣組分變化對流量自動部分補償或全補償的積算方案，計量系統測量儀表配備和精度的選用應符合GB/T18603-2001妖然氣計量系統技術要求》。用智能差壓變送器,壓力變送器、溫度變送器和流量計算機組成在線檢測系統，使溫度和壓力變化得到補償，可以提高測量準確度,降低流態脈動(或波動)引起的流量測量附加誤差?？装辶髁坑嬃砍瘫纫话銥?~3,而實際測量天然氣流量變化有時會超過這個范圍。在這種情況下，其測量準確度顯著下降,如果采用定值節流裝置,寬量程智能差壓變送器與流量計算機配套使用,可方便地擴展流量量程或遷移量程,進而實現傳統孔板流量計的智能化。作為流量計,首先需要確定它的通徑和流量測量范圍即確定傳感器測量管內流體的流速范圍?！　×髁坑嬃砍谭秶倪x擇對提高流量計工作的可靠性及測量精度有很大的關系根據不低于預計的最大流量值的原則選擇滿量程.正常常用流量最好超過滿量程的50%這樣就可以獲得較高的測量精度?！　鞲衅魍ǔ＿x用與工藝管道相同的通徑或者略小些.在量程選定的情況下通徑的選擇是根據不同的測量對象以及傳感器測量管內流體流速的大小來決定的.電磁流量計所測流體的流速從其測量原理本身考慮可以選得很高有些場所曾選到10m/s但在一般使用條件下,考慮到管道中流體的流速與壓力損失的關系流速選擇在2~4m/s為最適宜.在特殊情況下要按照不同的使用條件來確定。例如對于帶有有顆粒造成管壁磨損的流體常用流速選為≤3m/s對于易粘附管壁的流體常用流速則選為≥2m/s.在測量紙漿時流體的流速提高到4m/ s 以上,可以達到自動清除電極上附著纖維的目的?！　〈_定了流速以后流量計傳感器的通徑可以根據下述關系式確定。電磁流量最大流量選擇參考圖德國VSERS2500流量計廠家價格電磁流量計應用中主要存在以下幾點不足:(1)電磁流量計井下精確定位問題。由于儀器本身沒有深度定位裝置,僅器下入深度的計量是靠絞車上的深.度計數器來完成。深度計數器計量結果的精度不但與計數器本身有關,而且還與工作環境有關。如果深度誤差太大，測量結果就失去意義。因此,深度校正是現場測試的一個關鍵問題。(2)管徑變化對測量結果的影響。通常應用的電磁流量計是中心流速式的，僅器的標定是在特制的管道中完成的，如果測量環境與標定環境不同,就會出現測量誤差。以內流式儀器為例，若它在內徑為φ62mm光油管中標定，在內徑為φ59mm的涂料油管中測量時就會引入最大15.28%的誤差。這是系統誤差，因此在儀器測量過程中要搞清楚被測管道的內徑，解釋資料時要扣除因管徑變化引起的測量誤差。大量實際測量數據表明，由管徑變化引起的誤差都在10%以內。(3)電磁流量計的標定問題。儀器是用清水標定的,若注，入介質改為污水或其它非清水介質時會對測量結果產生什么樣的影響，也是應用中要考慮的一個問題。在實際應用中,常常需要在現場對儀器進行標定,且要保證標定結果的準確性。(4)不能連續測量。電磁流量計如果能連續測量管柱內的流動剖面,就能直觀地反映出整個井筒內的吸水情況,這樣有利于測井資料的解釋。由于結構設計上的缺陷，電磁流量計目前還不能完全實現連續測量。

您如果需要德國VSERS2500流量計廠家價格的產品，請點擊右側的聯系方式聯系我們，期待您的來電
